HDC-503BK出荷完了品


5インチベイ2段に3.5インチHDD最大3台取付可能。80mmファンで直接冷却!

完了日
  • 2012年05月18日
代替後継品
特徴

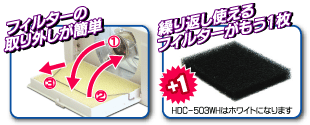

  • 3ステップで簡単にフィルターを取り外すことができます。繰り返し使えるフィルターがもう1枚。

  • 5インチベイ2段に3.5インチHDD3台を取り付け可能にします。
  • 前面から冷たい外気を取り込み、80mm角ファンでハードディスクを直接冷却!
  • フィルターでほこりの進入を防止します。
  • 電源を止めずにフィルター脱着可能!
  • 3ステップで簡単にフィルターを取り外すことができます。
  • フィルターは掃除して繰り返し使用できます。
  • 弊社従来品に比べてフィルターの掃除が簡単になりました。
  • HDDマウンタとシャーシとの接合部分に防振スペーサーを採用しました。
HDC-501シリーズからの主な変更点
  • ケースから取り外さずにフィルターの交換が可能になりました。
  • ホワイトがより白くなりました。※真っ白ではありません。
  • ファンを変更し、ペリフェラル電源コネクタにしました。
  • HDDマウンタとシャーシとの接合部分に防振スペーサーを採用しました。
  • フロントパネルがプラスチックになり、奥行きが約20mm伸びました。
取付方法
  1. PCの電源を切り、AC電源ケーブルを電源ユニットから抜いた状態で作業してください。
  2. 付属ドライブ固定用ネジ (インチ) でHDDを固定します。2台の場合は中段を空けると良いでしょう。
  3. PCケースのサイドパネルと取り付け位置の5インチベイ前面ベゼルを取り外します。
  4. ケースの中に本製品とPC前面の位置が揃うまで押し込んでください。(ケースネジ穴と本製品ネジ穴の位置を合わせる)
  5. 付属ベイ固定用ネジ (ミリ) でケースに固定します。
  6. ファンとHDDにそれぞれケーブルを接続します。



仕様
  • 搭載ケースファン:
    • 回転数: 1200rpm±10%
    • 最大風量: 10.9CFM
    • ノイズレベル: 26dB(A)
    • 定格入力: DC12V 0.96W
    • サイズ: 80×80×25mm
    • 2ボールベアリング使用
    • ペリフェラル電源コネクタ (大4ピンオス/メス)
  • サイズ: W150×D159×H85mm (突起部除く)
  • 材質
    • フロントメッシュ、シャーシ: スチール
    • フロントパネル: プラスチック
  • カラー
    • HDC-503WH: ホワイト
    • HDC-503BK: ブラック
  • 付属品: ドライブ固定用ネジ×12、ベイ固定用ネジ×4、予備フィルター×1
補足
  • 2011年12月下旬出荷分より、HDC-503BKはベイ固定穴が片側4箇所から3箇所になりました。詳細はサポートページをご覧ください。
  • HDC-501シリーズの後継品です。
ご注意
  • ケースの形状によっては取り付けできない場合があります。ご購入前にお確かめください。
  • 冷却性能は吸気と排気のバランスや空気の流れなどにより変化します。
  • 動作中にフィルターを脱着する際は、ファンに手やフィルターを巻き込まれないように充分注意してください。
  • ホワイトは真っ白ではありません。
サポート
出荷開始日
  • 2009年9月10日
