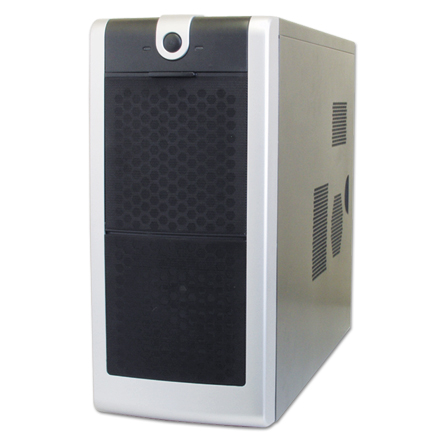

ACS-X01出荷完了品


機能・性能ともに研究されたファンダクトが、新しい風の流れを効果的にケース内に生み出します。

完了日
  • 2007年08月28日
特徴

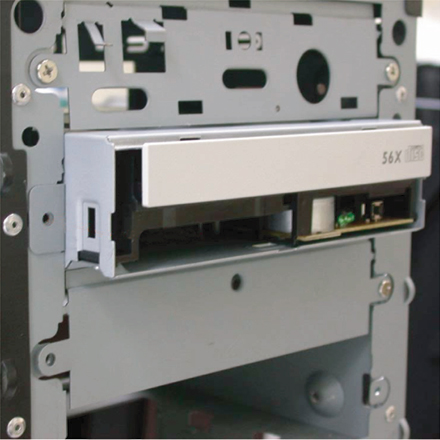

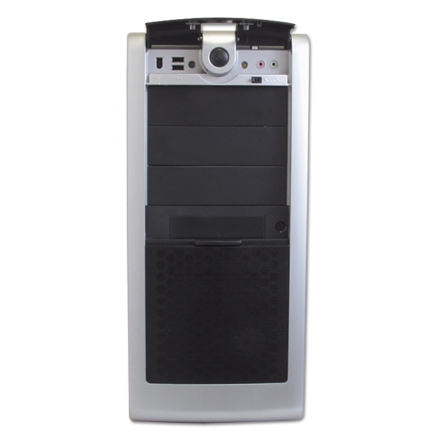

  • メッシュタイプのドアをスライドさせると、ドライブベイにアクセスできます。

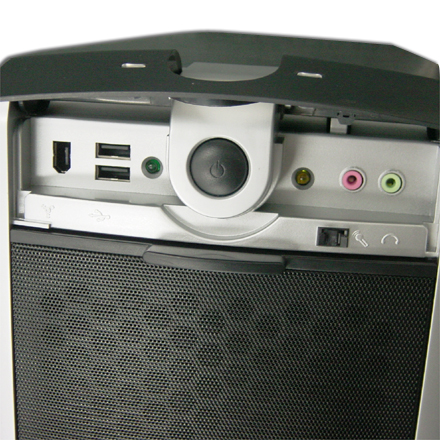

  • 上部のプッシュ式ドアを開けてフロントポート(USB、IEEE1394、Audio)に接続可能。
  • 前後吸気と排気の大型12cmファンを2個搭載し、空気の流れを作ります。
  • ファンダクト内蔵で、ピンポイントに冷たい空気を送ります。
  • ファンダクトエアフローの様子

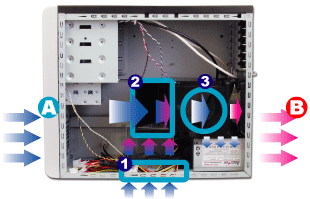

ファンダクトエアフロー

AからBへファンダクトを通して風の流れを作ることで、サイドから123に冷たい空気がポンプ式に流れ込みハードディスク、マザーボード、CPU、電源を円滑に冷却し熱い空気を一気に外へ送り出します。

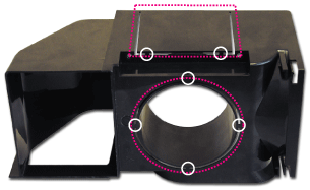

ファンダクト切り取り部分の表示

ファンダクト

リテール以外のCPUクーラーを使用しますと、クーラーがダクトにあたってしまうことがあります。この場合ダクトの一部を切り取ることで設置が可能になります。

ファンステイとしての取付例

VGA、M/B、メモリを冷却

12cmファンを固定可能なファンステイとしての機能も搭載しています。拡張ボード、メモリ、ヒートシンク等の冷却に幅広く対応可能です。

※12cmファン及び固定用ネジ類は別途ご用意ください。






仕様
  • 対応M/B: ATX、microATX
  • 5.25インチベイ: 4(シャドウベイ1)

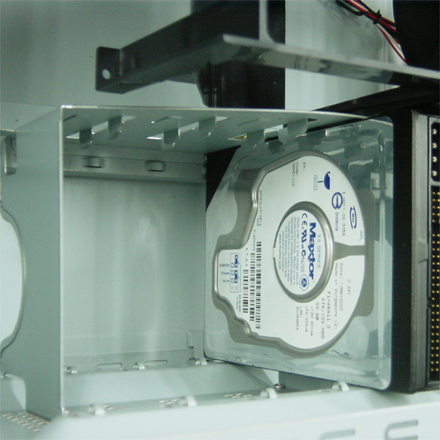

  • 3.5インチベイ: 6(シャドウベイ5)

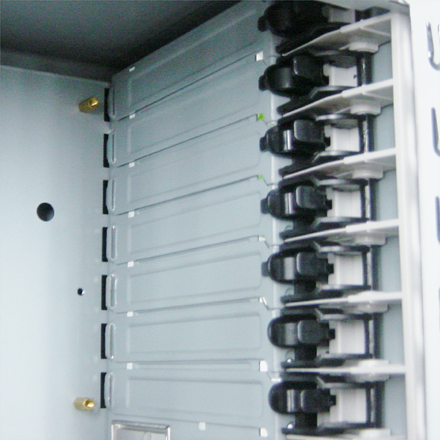

  • I/Oスロット: 7
  • ケースファン:
    • フロント: 120mm角×1
    • リア: 120mm角×1
  • フロントポート: USB2.0×2、IEEE1394、Audio in/out (AC'97/HD Audio対応)
  • LED: 2 (パワー、HDD)
  • エアフローファンダクト搭載
  • 付属品: M/B固定用スペーサー、ケーブルバンド、各種ネジ
  • サイズ: W198×D520×H430mm
  • 筐体材質: SECC 0.7mm
  • ケースファン仕様
    • 回転数: 1200rpm±10%
    • 最大風量: 41.8CFM
    • ノイズレベル: 24.413dB(A)以下
    • 期待寿命: 20,000h(25℃)
    • スリーブベアリング使用
    • サイズ: 120×120×25mm
  • 搭載電源仕様
    • 400W
    • 電源コネクタ
      • ATX メイン24・20ピン×1
      • ATX12V 4ピン×1
      • シリアルATA 15ピン×2
      • 周辺機器 4ピン×8
      • FDD 4ピン×2
    • 入力電圧: 115~230V
    • 動作温度時: 0℃~50℃
    • 保管時温度: -40℃~60℃
    • 相対湿度: 20%~95%(結露しないこと)
    • AC Input: 115/230V~, 10/16A, 47-63Hz
    • Output: 400W
出力仕様
DC Output +3.3V+5V+12V1+12V2+5Vsb-12V
Max Output Current 28A30A16A15A2.5A0.8A
Max Combined Wattage 180W
ご注意
  • ファンの耐久時間は期待値です。保証期間ではありません。
サポート
出荷開始日
  • 2006年5月17日
