PF-105CR3


USB 3.0カードリーダーと3種類のUSBポートが1つに!!

特徴
  • USB 3.0マルチメモリーカードリーダーとI/Oポートを1つにした多機能フロントパネルです。
  • USB 3.0接続のカードリーダーはUHS-Iなどの高速転送機能に対応します。
  • カードリーダーは各メディア間の読み・書きができます。
  • microSD/microSDHC/microSDXCの直挿しができます。
  • USB 3.0/USB 2.0をマザーボードから前面に延長します。
  • 充電専用USBポートはiPhone/iPad/Android端末などの高速充電ができます。
  • PC背面のライン入力/ライン出力/マイク入力を前面に延長します。
  • ドライバ不要。Windows標準のドライバで動作します。
仕様

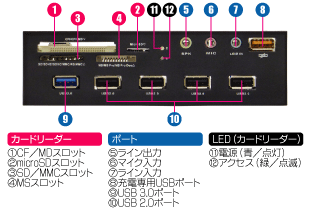

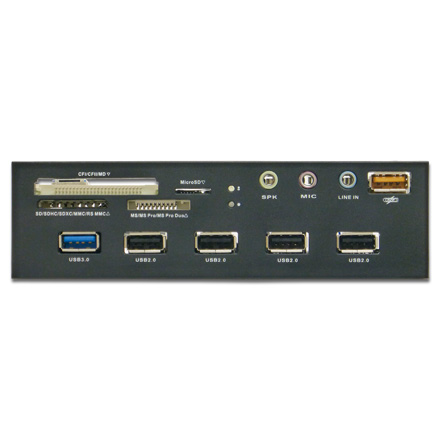

  • 前面レイアウト

  • 5.25インチベイ用
  • メモリーカードリーダー (USB 3.0バスパワー接続)
    • スロット: SD/MMC×1、microSD×1、MS×1、CF/MD×1
    • LED: 電源 (青)、アクセス (緑)
  • I/Oポート
    • USB 3.0ポート: 1
    • USB 2.0ポート: 4
    • 充電専用USBポート: 1
    • オーディオ: ライン入力、ライン出力、マイク入力

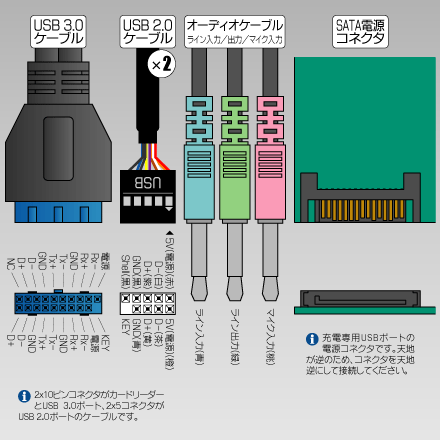

  • ケーブル/コネクタ (全て本体に直付け)
    • USB 3.0: 2x10ピンコネクタ メス
    • USB 2.0: 2x5ピンコネクタ メス×2
    • オーディオ: ステレオミニプラグ×3
    • 電源: シリアルATA電源コネクタ (15ピン) オス
  • 対応OS: Windows XP/Vista/7/8/8.1/10
  • サイズ: W148.1×D75×H42mm (ケーブルを除く)
  • 材質: プラスチック
  • カラー: ブラック
  • 付属品: ベイ固定用タッピングネジ×4、スロットカバー固定用インチネジ、スロットカバー 穴開きタイプ、取扱説明書
対応メディア
  • SD/MMCスロット
    • SD、SDHC、SDXC、miniSD ※1、miniSDHC ※1
  • microSDスロット
    • microSD、microSDHC、microSDXC
  • MSスロット
    • メモリースティック、メモリースティック PRO、メモリースティック デュオ、メモリースティック PRO デュオ、メモリースティック PRO-HG デュオ
  • CF/MDスロット
    • コンパクトフラッシュ Type I/II、マイクロドライブ
  • ※1: アダプタが別途必要です。
補足
  • PF-107CR3の後継品です。主な違いはオーディオ入出力とUSBの内部ヘッダー接続です。M2スロットを省略しました。
ご注意
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • タッピングネジでネジ山を作りながらベイに固定するため、固定穴は小径でネジ山がありません。専用ネジなどで固定するケースには対応しない場合があります。
  • 各ポートの性能は接続先に準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。 (USB 3.0はピッチが異なるため使用不可)
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • カードリーダーに関するご注意
    • カードリーダー部下段のSD/MMC、MSの各スロットへはカードを裏返して挿入してください。
    • メモリーカードの著作権保護機能には対応しません。
    • 全てのメモリーカードで動作を保証するものではありません。
  • USB 3.0に関するご注意
    • デバイス/ケーブルの品質などにより、認識しない場合があります。
    • 正常動作しない場合、ドライバ・ファームウェアを最新版にする/ケーブルを短くすると改善する可能性があります。
    • SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
    • USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
  • 充電専用USBポートに関するご注意
    • 充電専用です。データ通信はしません。
    • 全ての環境で充電速度が向上する訳ではありません。
    • Battery Charging仕様 (BC 1.2) のDCP (1.5A) とApple 1A/2Aの3モードに対応しています。これらに対応しない機器では高速充電しません。
サポート
出荷開始日
  • 2013年11月26日
