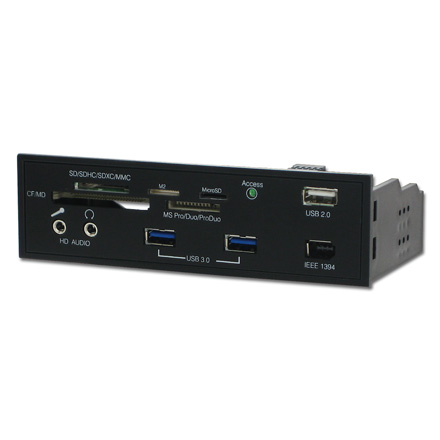

PF-013CR


マザーボード上のUSB・IEEE 1394・オーディオの各ヘッダーを5インチベイに延長!

特徴
  • マルチメモリーカードリーダーとI/Oポートを1つにした多機能フロントパネルです。
  • カードリーダーは各メディア間の読み・書きができます。(MS⇔M2スロット間は排他使用)
  • SD/MMC⇔microSDスロット間の読み・書きができます。
  • microSD/microSDHC/microSDXC/メモリースティック マイクロの直挿しができます。
  • USB 3.0/USB 2.0/IEEE 1394/オーディオをマザーボードから前面に延長します。
  • ヘッダーピン接続のため、背面ポートを使用しません。
  • ドライバ不要。Windows標準のドライバで動作します。
取付方法
  1. PCの電源を切り、電源ケーブルを電源ユニットから抜いた状態で作業してください。
  2. PCケースのサイドパネルと空きの5インチベイフロントベゼルを取り外します。
  3. ケースの中にケーブル類を全て入れてから、本製品とPC前面の位置が揃うまで押し込んでください。(PCネジ穴と本製品ネジ穴の位置を合わせる)
  4. 付属ネジでPC本体に固定します。
  5. 各ケーブルをマザーボードに接続します。
  6. 電源ユニットに電源ケーブルを接続し、PCの電源を入れます。
仕様

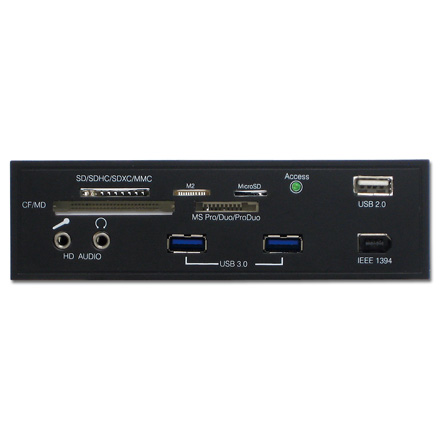

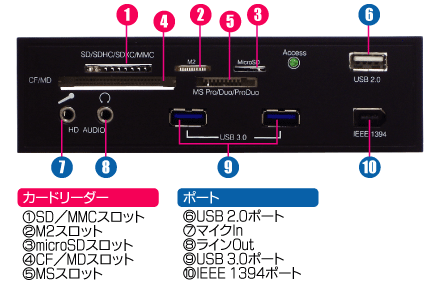

  • 前面レイアウト

  • 5.25インチベイ用
  • メモリーカードリーダー (USB 2.0接続)
    • スロット: SD/MMC×1、M2×1、microSD×1、CF/MD×1、MS×1
    • LED: カード認識 (点灯)、アクセス (点滅)
  • I/Oポート
    • USB 3.0ポート: 2
    • USB 2.0ポート: 1
    • IEEE 1394ポート: 1 (6ピン)
    • オーディオ: マイクIn×1、ラインOut×1 (AC'97/HD Audio両対応)
  • ケーブル (全て本体に直付け)
    • USB 3.0: 2x10ピンコネクタ メス (75cm)
    • USB 2.0: 2x5ピンコネクタ メス (75cm)
    • IEEE 1394: 2x5ピンコネクタ メス (60cm)
    • オーディオ: 2x5ピンコネクタ メス×2 (80cm)
  • 対応OS: Windows XP/Vista/7
  • サイズ: W148×D73×H42.3mm (ケーブルを除く)
  • 材質: プラスチック
  • カラー: ブラック
  • 付属品: ベイ固定用タッピングネジ×4、取扱説明書
対応メディア
  • SD/MMCスロット ※1
    • SD、SDHC、SDXC、miniSD ※2、miniSDHC ※2
  • M2スロット
    • メモリースティック マイクロ
  • microSDスロット ※1
    • microSD、microSDHC、microSDXC
  • CF/MDスロット
    • コンパクトフラッシュ Type I/II、マイクロドライブ
  • MSスロット
    • メモリースティック、メモリースティック PRO、メモリースティック デュオ、メモリースティック PRO デュオ、メモリースティック PRO-HG デュオ ※1
  • ※1: USB 2.0の実効速度を超える高速転送には対応しません。
  • ※2: アダプタが別途必要です。
  • ※MS⇔M2スロット間は同時に使用できません。
ご注意
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • タッピングネジでネジ山を作りながらベイに固定するため、固定穴は小径でネジ山がありません。専用ネジなどで固定するケースには対応しない場合があります。
  • 各ポートの性能は接続する内部ヘッダーに準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。 (USB 3.0はピッチが異なるため使用不可)
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • カードリーダーに関するご注意
    • カードリーダー部下段のCF/MD、MSの各スロットへはカードを裏返して挿入してください。
    • メモリーカードの著作権保護機能には対応しません。
    • 全てのメモリーカードで動作を保証するものではありません。
  • USB 3.0に関するご注意
    • デバイス/ケーブルの品質などにより、認識しない場合があります。
    • 正常動作しない場合、ドライバを最新版にする/ケーブルを短くすると改善する可能性があります。
    • SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
    • USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
サポート
出荷開始日
  • 2012年2月1日
