[KM-04] 旧モデルの仕様


最終更新日 2020年3月9日

KM-04 (USB電源供給能力チェッカー) は2018年5月中旬から仕様変更しました。画面の追加をして機能を強化しました。パッケージと製品の外観に違いはありません。このページでは旧仕様版の情報をまとめてあります。

製品画像

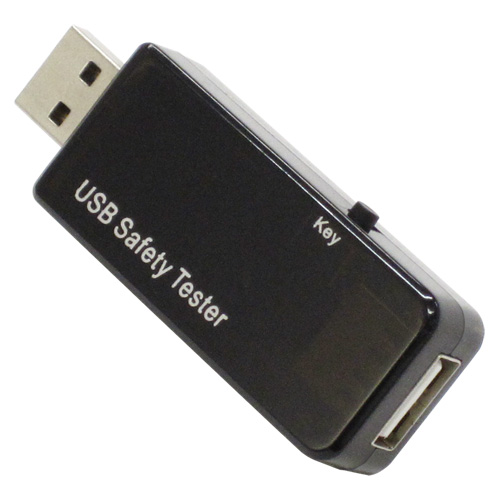

製品画像。新旧仕様で違いはありません。

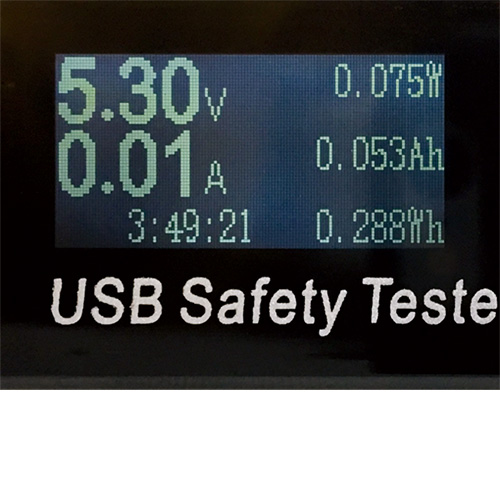

メイン画面。電圧/電流/電力と、積算の電流量/電力量/デバイス接続時間を表示します。

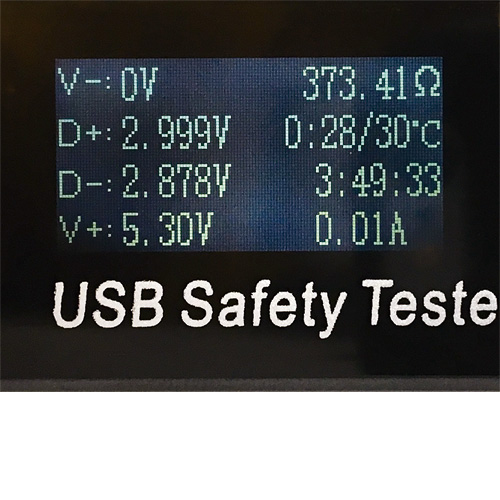

USB機器情報。USBラインの各情報を表示します。

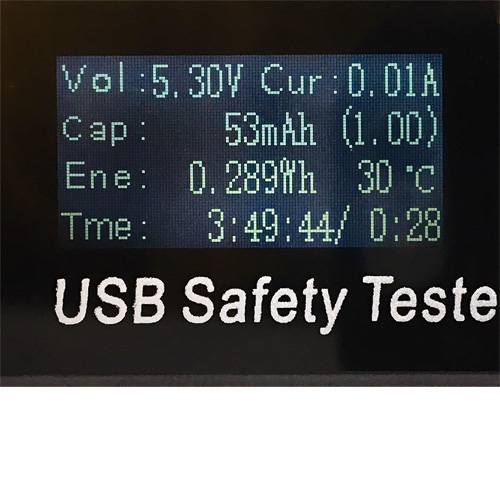

充電経過情報。バッテリーとの情報を表示します。

特徴

  • USB電源とデバイスの間に接続して、デバイスの電圧/電流/電力などが確認できます。
  • Quick Charge 2.0/3.0、Battery Charging 1.2、Apple voltage rangeに対応します。
  • USBオス側はリバーシブルコネクタで、常に液晶面を手前にできます。
  • 本製品は電源から取り外しても、測定データと表示画面を記憶しています。
  • 本体は小型で、持ち運びに便利です。
  • 検証マニアシリーズ

仕様

  • 表示内容: 電圧/電流/電力/積算電流量/積算電力量/接続時間/抵抗値/切タイマー/本体温度
  • 測定範囲と単位 (画面によって表示単位と桁数は異なる)
    • 電圧: 3~30V (測定単位: 0.01V)
    • 電流: 0~5.1A (測定単位: 0.01A)
    • 積算電流量: 0~99999mAh (測定単位: 0.001Ah)
    • 積算電力量: 0~999999mWh (測定単位: 0.001Wh)
    • 電力: 0~299.999W (測定単位: 0.001W)
    • 接続時間: 0~999時間59分59秒 (測定単位: 1秒)
  • 動作温度範囲: -10~60℃
  • サポート範囲: QC2.0、QC3.0、BC1.2、Apple voltage range
  • USB 2.0/1.1規格対応
  • コネクタ形状
    • 電源側: USB 2.0 Standard-A オス リバーシブル
    • 周辺機器側: USB 2.0 Standard-A メス
  • サイズ: W24×D65×H14mm (ボタンを除く)
  • 材質: プラスチック
  • カラー: クリアブラック

ご注意

  • Quick Chargeは電源/デバイス/ケーブルなど全てがQuick Chargeに対応している必要があります。
  • 本製品をパソコンに接続して切タイマーを使用した場合、OSとデバイスの接続が強制的に切断されるのでご注意ください。
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
