[BM-478A] 取付方法 (Athlon 4Hole 固定Type)

最終更新日 2002年12月13日

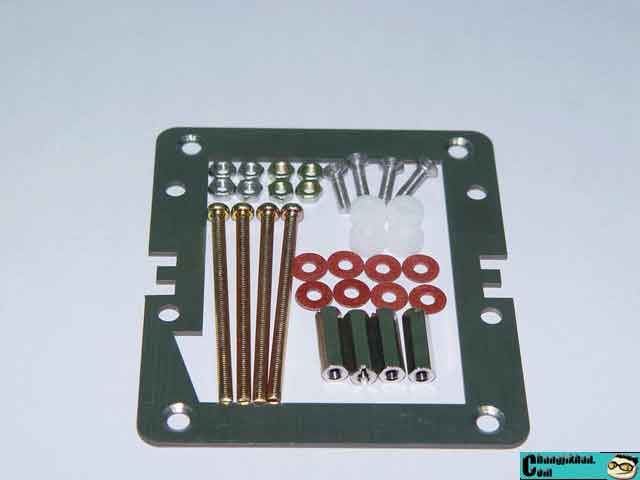

製品一式

部品
  • Converter　1EA
  • 絶縁ワッシャー　8EA
  • ナイロンワッシャー　4EA
  • ネジ (3x12)　4EA
  • ネジ (3x50)　4EA
  • 3mmナット　8EA
  • 六角棒ナット (3x16)　4EA

※4Hole 固定Type Coolerの場合、Coolerの基本部品が必要です。例: Alpha社PAL8045Uのスプリング、ナイロンワッシャーなど。

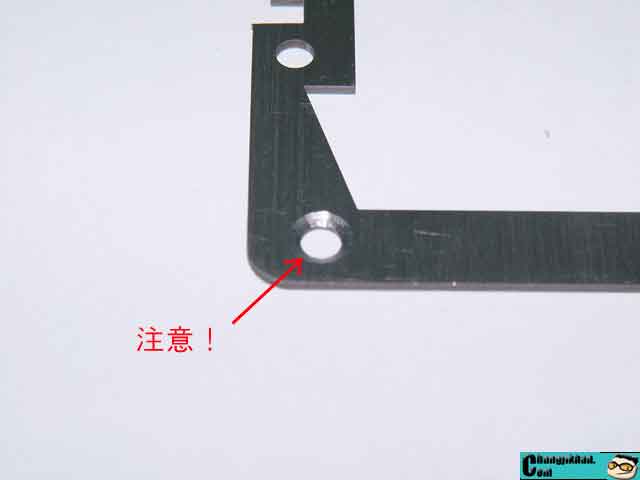

ネジ穴拡大画像
※注意: Converterは上下方向があります。上の写真のように、ネジ (3x12) が奥まで入るように加工されている所が上面ですので、注意してください。

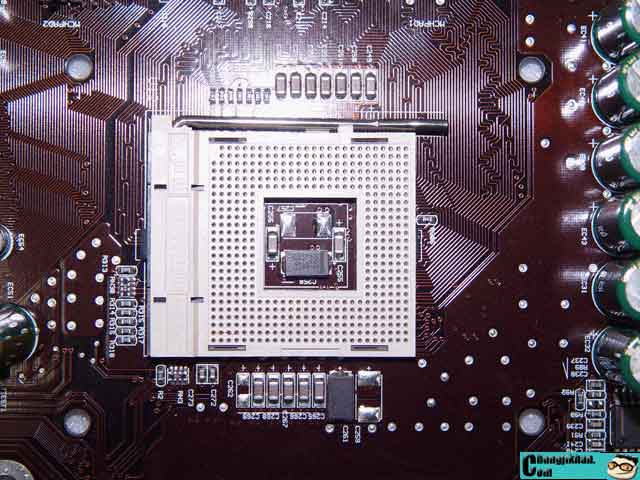

手順1画像
1. Converterを取り付ける前に、M/Bをケースから取り外した後、M/BからRetention Guideを取り外します。

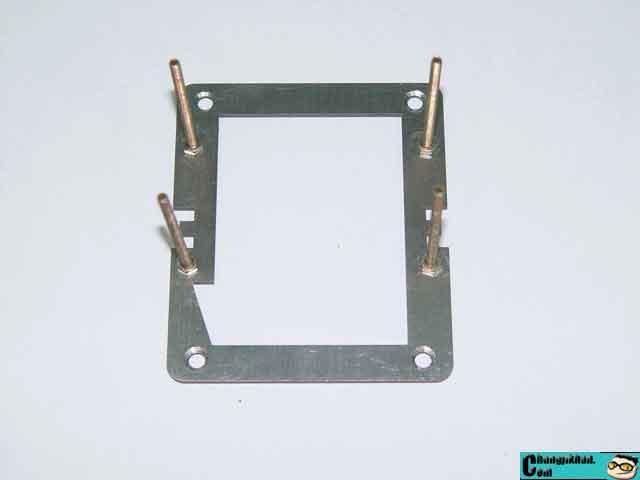

手順2画像
2. Converterの裏からネジ (3x50) を入れて、3mmナットで締めてください。完全に締める前に、ネジがCoolerの4つの穴を通過するか確認した後に、ネジが動かないように強く締めてください。

手順3画像

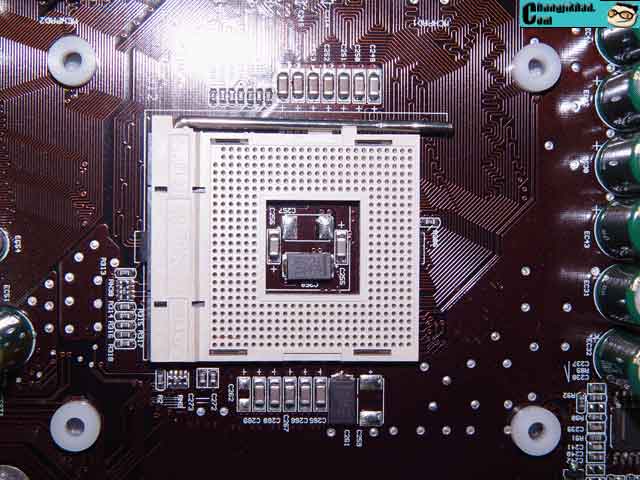

3. 取り付けを容易にするため、M/Bを水平に置きます。ナイロンワッシャーを、M/BのRetention Guideが固定される4つの穴に合わせて乗せます。もし使用するCPU CoolerのClip Tensionが強い時には、ナイロンワッシャーの上に絶縁ワッシャーを一個ずつ追加してください。

手順4画像
4. Converterの上面から、ネジ (3x12) をナイロンワッシャーとM/Bの穴とを通過するように合わせて入れます。

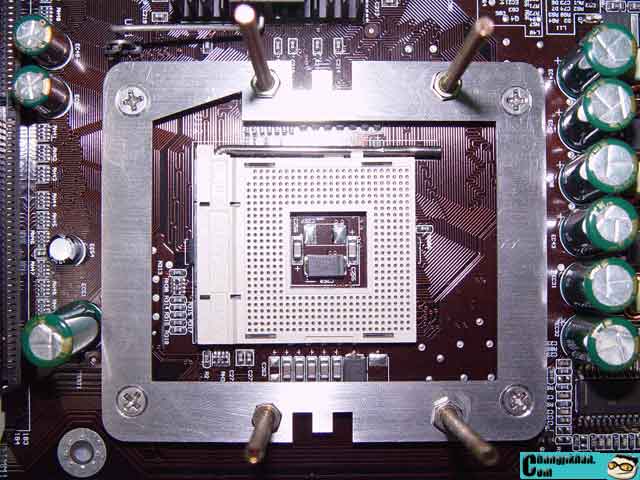

手順5画像

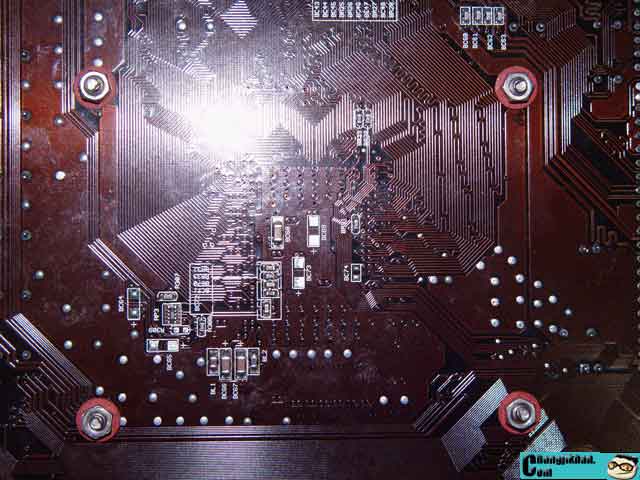

5. ネジ (3x12) が抜けないように注意しながら、M/Bの裏から出たネジに絶縁ワッシャーを入れて3mmナットで締めてください。M/Bのタメージを避けるため、ナットの締め過ぎに注意してください。M/BによってはBack Guideが付属している場合もあります。その場合は絶縁ワッシャーとナットを使わず、直接Back Guideにネジ (3x12) を締めてください。

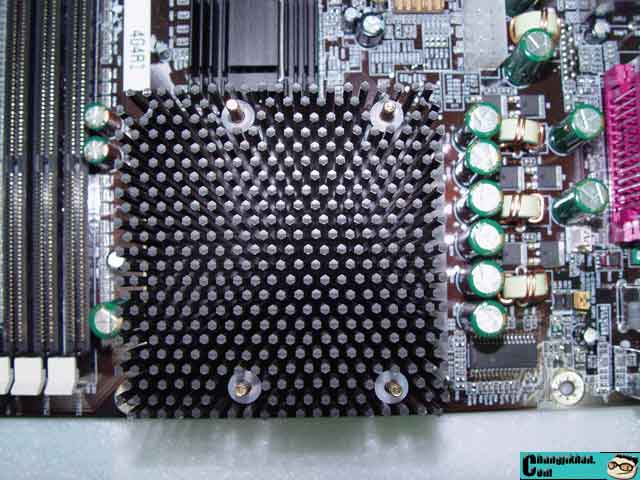

手順6画像
6. Converterの取り付けが完了しました。CPU Coolerの装着例は、Alpha社 PAL8045Uを基準として説明致します。PAL8045UのHeatsinkが、Converterのネジ (3x50) を通過するように装着した後、PAL8045Uの基本部品の中でナイロンワッシャー → スプリング → ナイロンワッシャーの順でネジ (3x50) に入れてください。

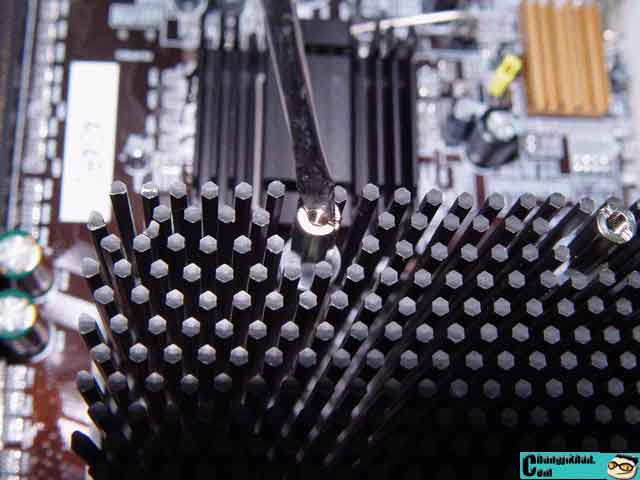

手順7画像
7. 六角棒ナット (3x16) を締めてください。六角棒ナット (3x16) はマイナスドライバーを使って締められます。六角棒ナットを締める際には、十文字に何回かに分けて締めてください。(PAL8045Uの取り付け方法と同じです) これでHeatsinkの固定は完了です。

手順8画像

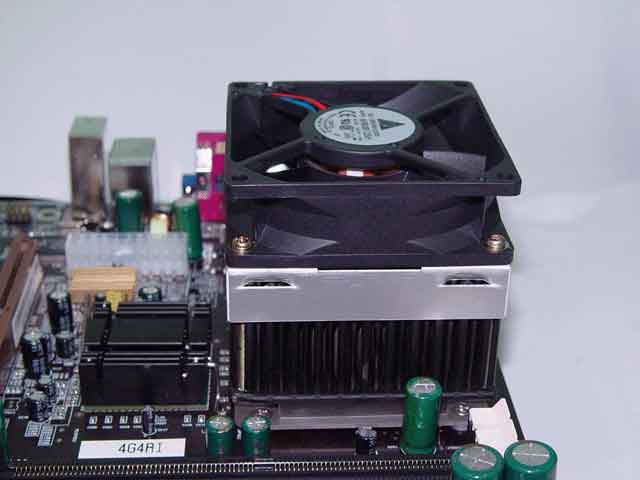

8. PAL8045UのインテークカバーとCooling Fanを取り付けて、CPU Coolerの取り付けを完了させた後、M/Bをケースに組み込んでください。
