USB-028新製品

マザーボード上のフロントUSB Type-CヘッダーをL型に変換します。狭所での配線に便利です。

製品画像

製品画像

製品画像

製品画像

ブランド: Ainex
製品名: フロントUSB Type-Cヘッダー変換アダプタ L型リバース
型番: USB-028
JAN: 4562412843591
価格: オープンプライス

特徴

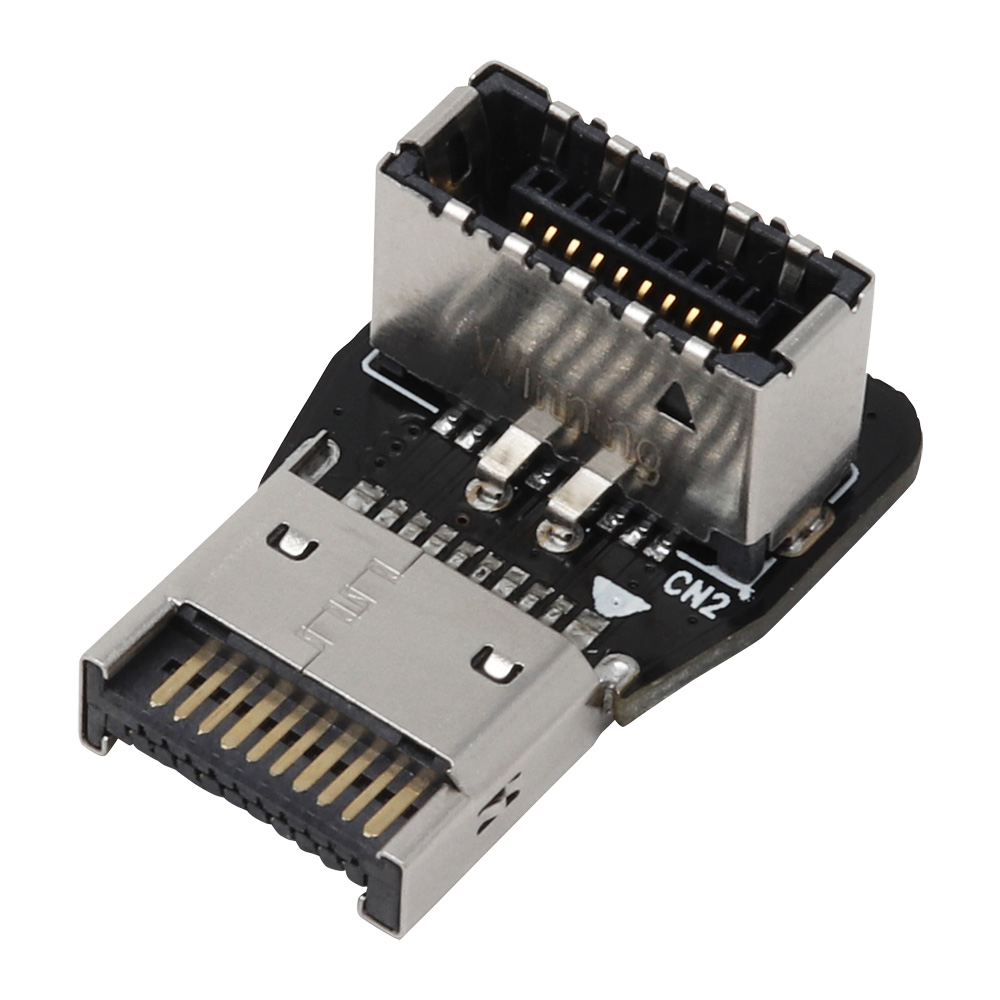

マザーボードのフロントUSB Type-Cヘッダー (Key-A 20ピン) をL型に変換します。
マザーボード側ヘッダーのKEY (角が斜めの部分) 側へ向きを変換します。

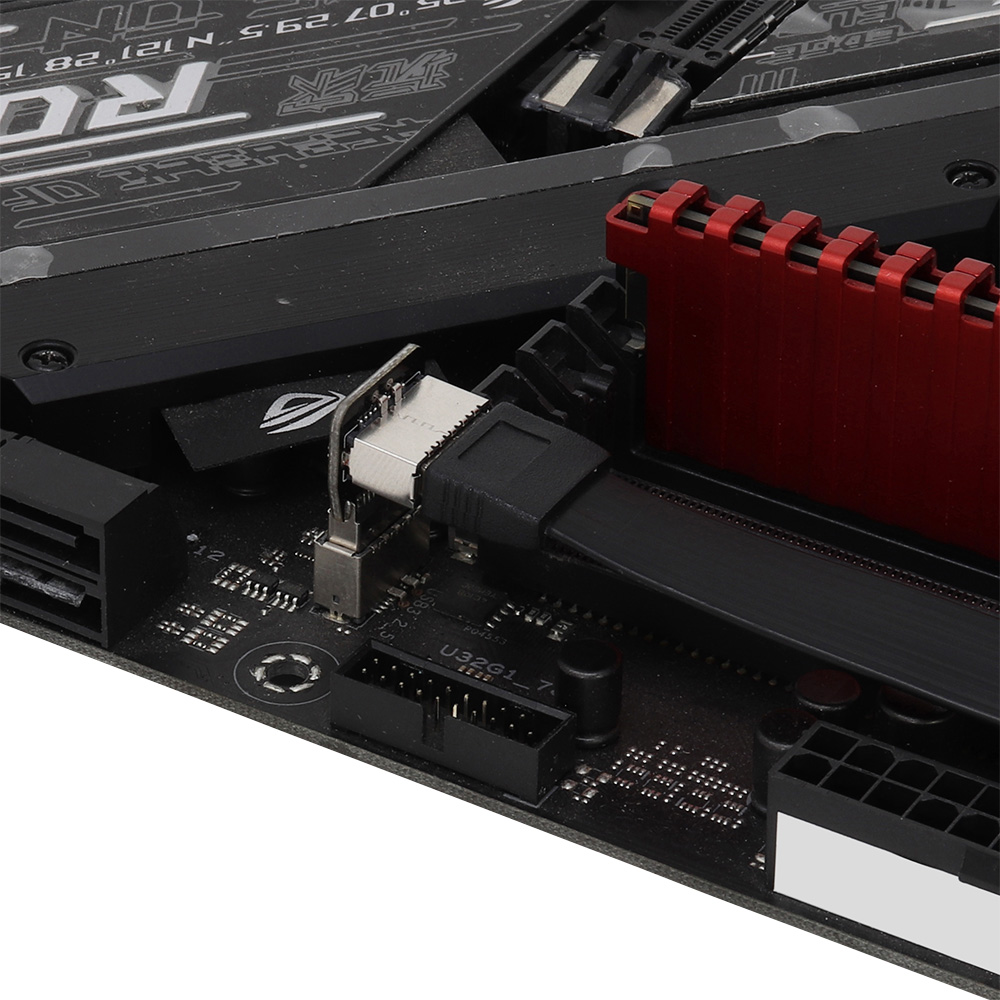

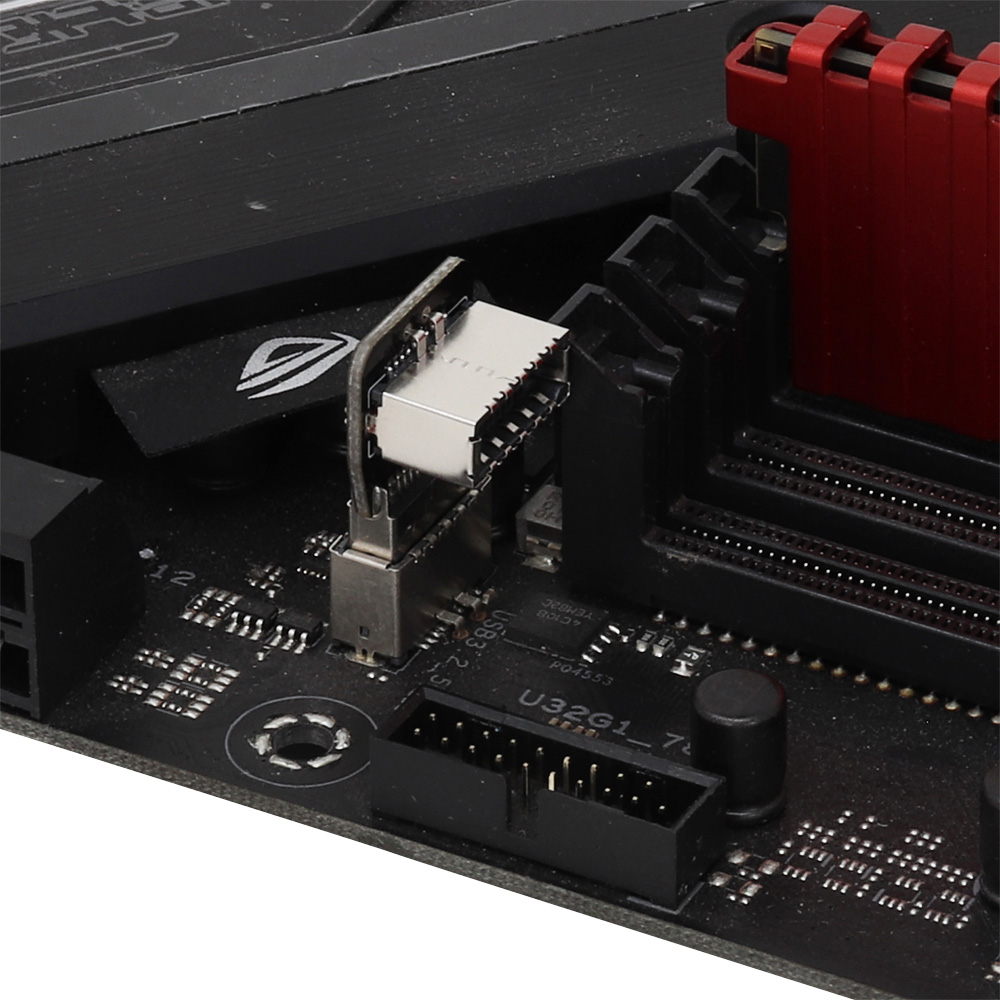

L型のため、狭所での配線に便利です。
小型マザーボードや小型ケース、フロントUSB Type-Cヘッダー周辺に余裕がない場合に好適です。

仕様

対応規格: USB 3.2 Gen 2／USB 3.0／2.0／1.1
SuperSpeed USB 10Gbps 対応 (理論値)
コネクタ形状
- マザーボード側: Key-A 20ピンオス
- ケーブル側: Key-A 20ピンメス L型
サイズ: 約W22.5×D15×H10.5mm

補足

ピン配列は仕様に準拠した一般的なものです。
フロントUSB Type-CヘッダーはKey-A 20ピンヘッダーと仕様では呼ばれています。マザーボードメーカーでは独自の名称を使っている場合があります。また、マザーボードメーカー以外はType-Eと呼んでいる場合があります。
Key-A 20ピンヘッダーはUSB Type-Cポート1基またはStandard-Aポート1基をサポートします。

ご注意

ご購入前にマザーボード側と本製品のL型の向きが適合するかご確認ください。コネクタのKEY (切り欠き) の形状をご確認ください。
コネクタには向きがあります。接続先と天地を合わせてください。
Key-A 20ピンコネクタは似た形状をしたType-A 2ポート用のKey-B 20ピンヘッダーに接続できません。
誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
環境により正常に動作しない可能性があります。
正常動作しない場合、マザーボードや周辺機器のBIOS・ドライバ・ファームウェアを最新版にする／ケーブルを短くすると改善する可能性があります。
USB PD (Power Delivery)、DisplayPort Altモードには対応しません。

出荷開始日

2023年12月6日
