RLD-SPLD5FAN5出荷完了品


アドレサブルLED 4ピンコネクタとPWM 4ピンファンコネクタをそれぞれ5分岐する基板です。

完了日
  • 2022年09月15日
代替後継品
特徴
  • アドレサブルLED 4ピンコネクタとPWM 4ピンファンコネクタをそれぞれ5分岐する基板です。
  • アドレサブルLED搭載PWM 4ピンファンを複数接続して、光りかたや回転数をコントロールするのに便利です。
  • アドレサブルLEDとファンコネクタは独立して動作するので、ファン以外のアドレサブルLED機器も接続できます。
  • ファン分岐のみ、またはLED分岐のみでも使えます。
  • SATA電源コネクタを電源ユニットに接続して電力不足を補えます。
  • 基板裏面に両面テープ付きのパッドを貼り付け済み。PCケース内の任意の場所に取り付けられます。
  • 基板タイプのため、綺麗に配線できます。
  • RGB LED用コネクタカバーが6個付属します。未使用のコネクタにかぶせて、ショートを防止します。



仕様
  • コネクタ形状
    • マザーボード側: アドレサブルLED 4ピン オス (1ピンは無し)、PWM 4ピン オス
    • RGB機器側: アドレサブルLED 4ピン オス (1ピンは無し)×5
    • ファン側: PWM 4ピン オス×5
    • 電源ユニット側: シリアルATA電源コネクタ (15ピン) オス
  • カラー: ブラック

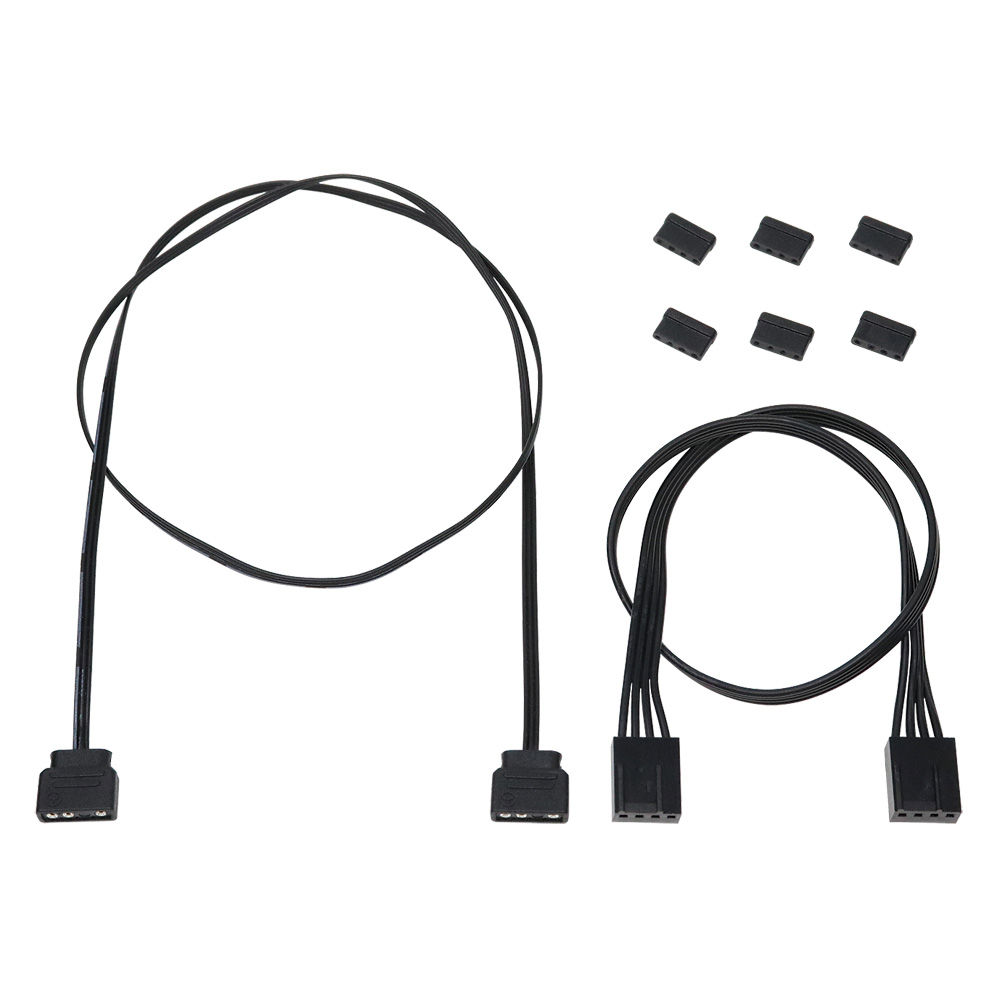

  • 付属品
    • アドレサブルLED用ケーブル (アドレサブルLED 4ピン メス⇔アドレサブルLED 4ピン メス) (1ピンは無し) (50cm)
    • PWM 4ピンファン用ケーブル (PWM 4ピン メス⇔PWM 4ピン メス) (29cm)
    • RGB LED用コネクタカバー×6
ご注意
  • マザーボード用ケーブルはどのヘッダーに接続しても動作しますが、回路が太い短辺側のヘッダー (abcdeABCDE以外) に接続してください。
  • アドレサブルLEDケーブル接続時は向きを確認してください。矢印の位置が電源です。誤って接続した場合、損傷する可能性があります。
  • アドレサブルLEDと通常のRGB LEDには互換性はありません。機器が損傷するおそれがあるので、異なる規格を接続しないでください。
  • ファン分岐は環境によっては正常に動作しない可能性があります。
  • マザーボードによっては、BIOS設定画面でPWMコントロールの有効/無効を切り替える必要があります。
  • ファンは基板上のabcde順で使用してください。
  • aコネクタに接続したファンの回転数のみマザーボードで検出できます。
  • 3ピンファンは回転数制御できません。
  • 電源ユニットの電源容量にご注意ください。
出荷開始日
  • 2020年5月13日
