PX-PCIE8CI出荷完了品


小型ケースで配線周りの改善や、ケーブルがカードを下へ引っ張って損傷するのを防ぎます。

完了日
  • 2022年08月24日
代替後継品
型番 特徴
PX-PCIE6CI 6ピン下ラッチ用
PX-PCIE6CO 6ピン上ラッチ用
PX-PCIE8CI 8ピン下ラッチ用
PX-PCIE8CO 8ピン上ラッチ用
特徴

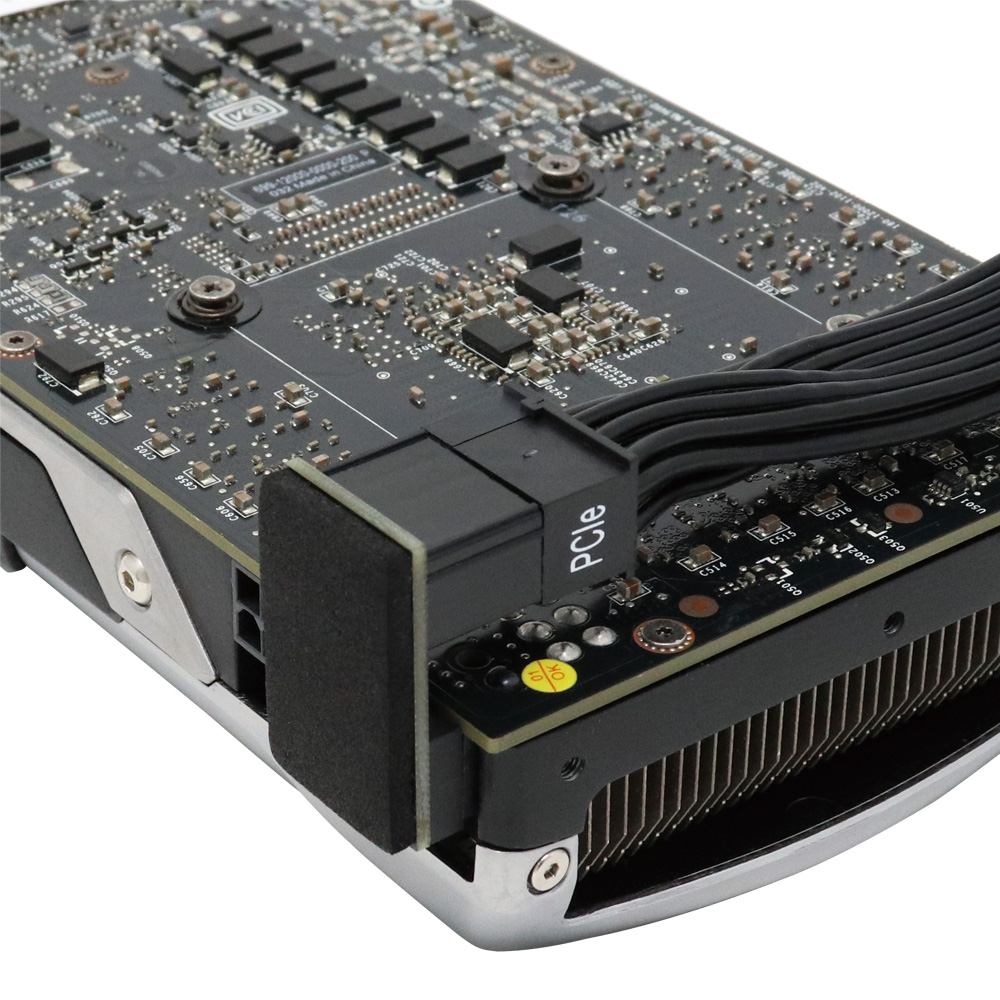

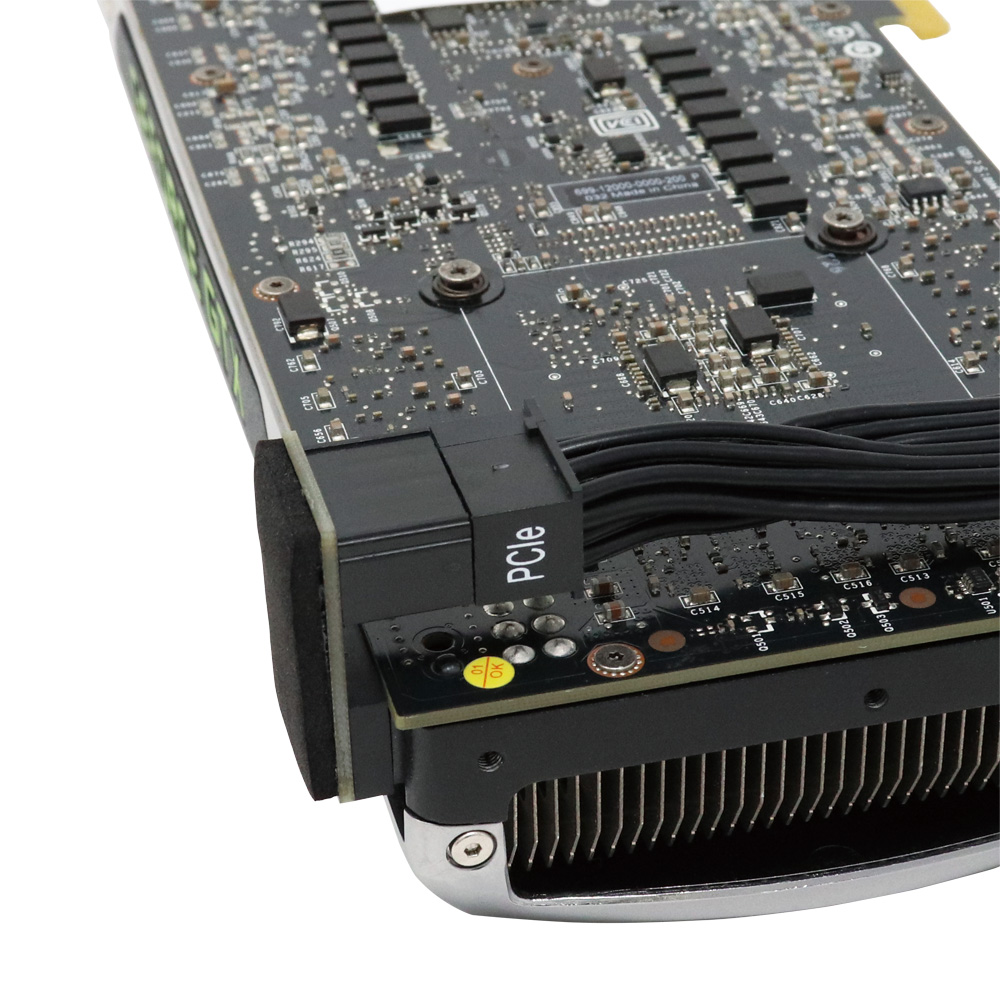

  • グラフィックカードの補助電源コネクタをサイドパネル向きからマザーボード向きにする変換アダプタです。
  • 補助電源コネクタに接続し、コネクタの向きを180度反転させます。
  • グラフィックカード側コネクタが8ピンで、ラッチ (ツメ) がケース下側用です。
  • 大型のグラフィックカードや小型ケースなど、コネクタ周りが狭い場合に最適です。

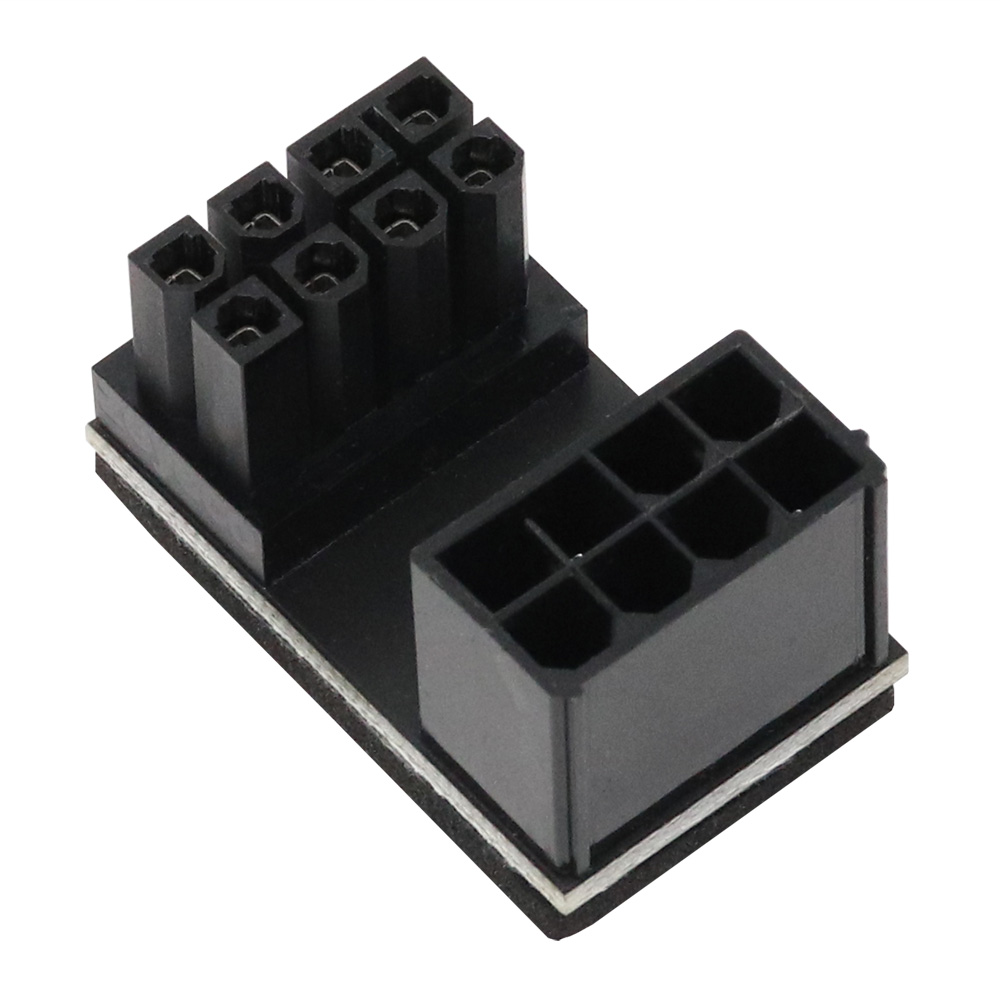

  • 基板とコネクタでできた極小アダプタのため、複数並んだコネクタにも接続できます。

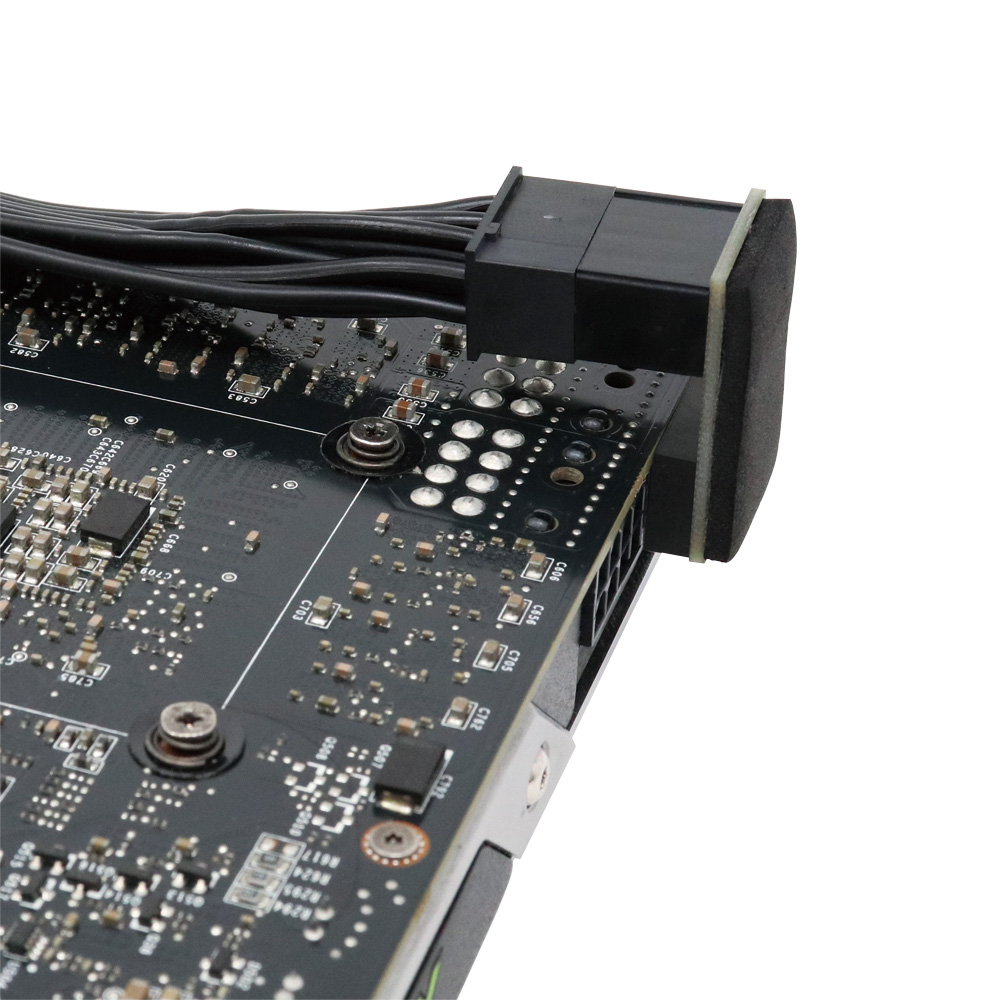

  • カードの上に配線できるので、ケーブルがカードを下へ引っ張って損傷するのを防ぎます。
  • ケーブルをマザーボードの裏側に配線する“裏配線”にも適しています。
  • 全体の色はブラックです。目立たないので、ライトアップPCや内部黒塗装ケースに最適です。



仕様
  • コネクタ形状
    • 電源ユニット側: PCI Express VGA用コネクタ (8ピン) メス (ラッチが下側)
    • グラフィックカード側: PCI Express VGA用コネクタ (8ピン) オス (ラッチが下側)
  • サイズ: W19×D18×H32mm
  • カラー: ブラック
ご注意
  • ピン数とラッチの位置により対応する製品が異なります。ご購入前にグラフィックカード側コネクタのピン数とラッチの位置をご確認ください。
  • 奥まで完全にコネクタを差し込んでご使用ください。差し込みが緩いと、コネクタ部分が発熱する可能性があります。周囲と干渉して奥まで差し込めない場合は使用しないでください。
  • EPS12V 8ピンコネクタは形状が異なります。無理に接続しないでください。結線が異なるので機器が損傷します。
サポート
出荷開始日
  • 2020年11月25日
