PX-12VHPAR-BK
新製品
小型ケースや他パーツと干渉する場合など、コネクタ周りが狭い場合に好適です。リバースタイプ。

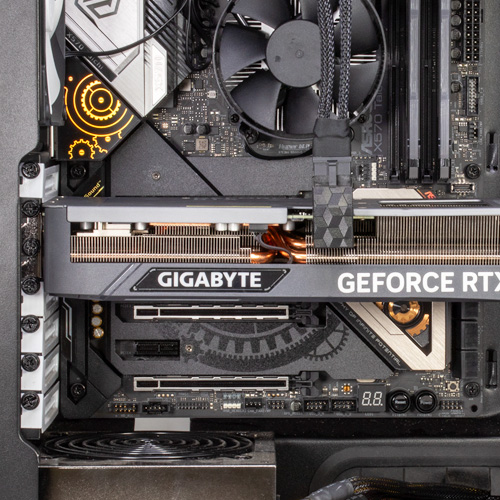

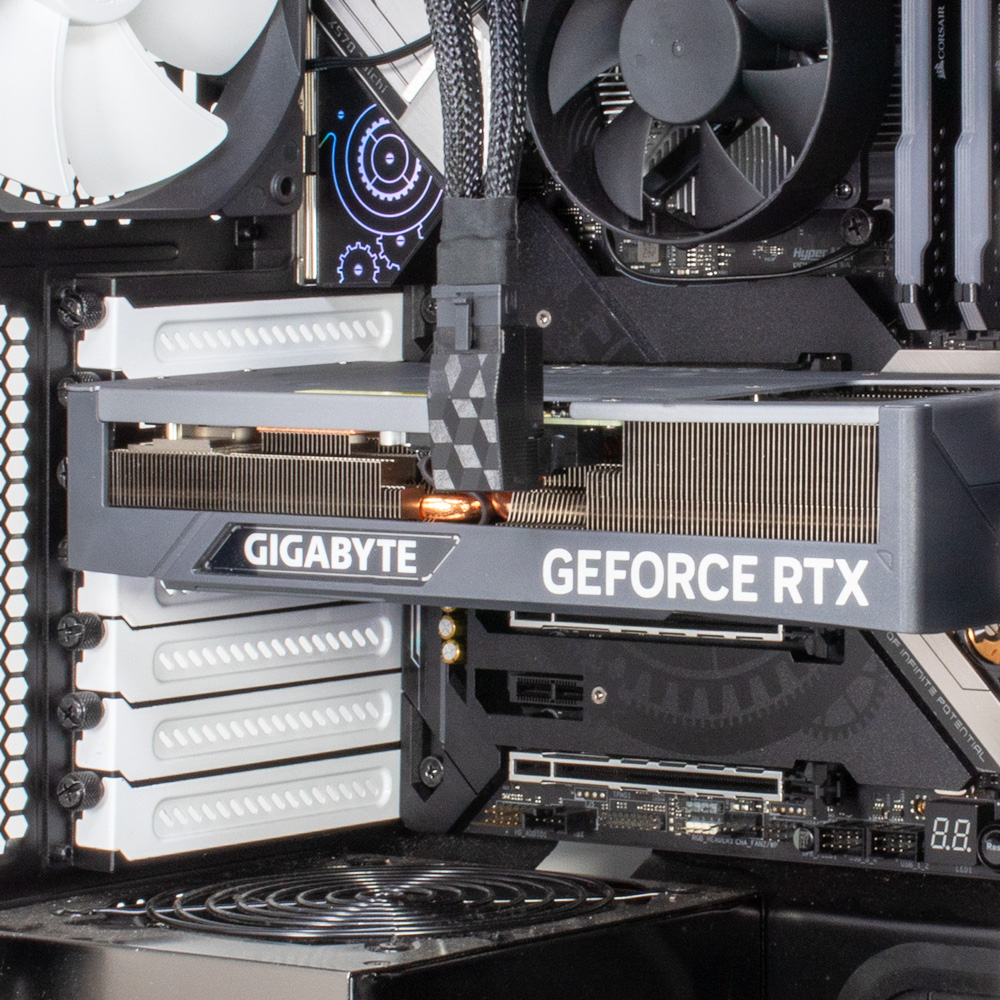

使用例。コネクタがケースの上下と一致するカードは、本製品でケースの下方向に配線できます。(画像のカードはリファレンスカードとその準拠カードのため、上方向に配線しています)
使用例
ブランド
Ainex
製品名
12VHPWRコネクタアダプタ リバースタイプ
型番
PX-12VHPAR-BK
JAN
4562412843997
価格
オープンプライス
型番
特徴
PX-12VHPAS-BK
標準タイプ
PX-12VHPAR-BK
リバースタイプ
特徴

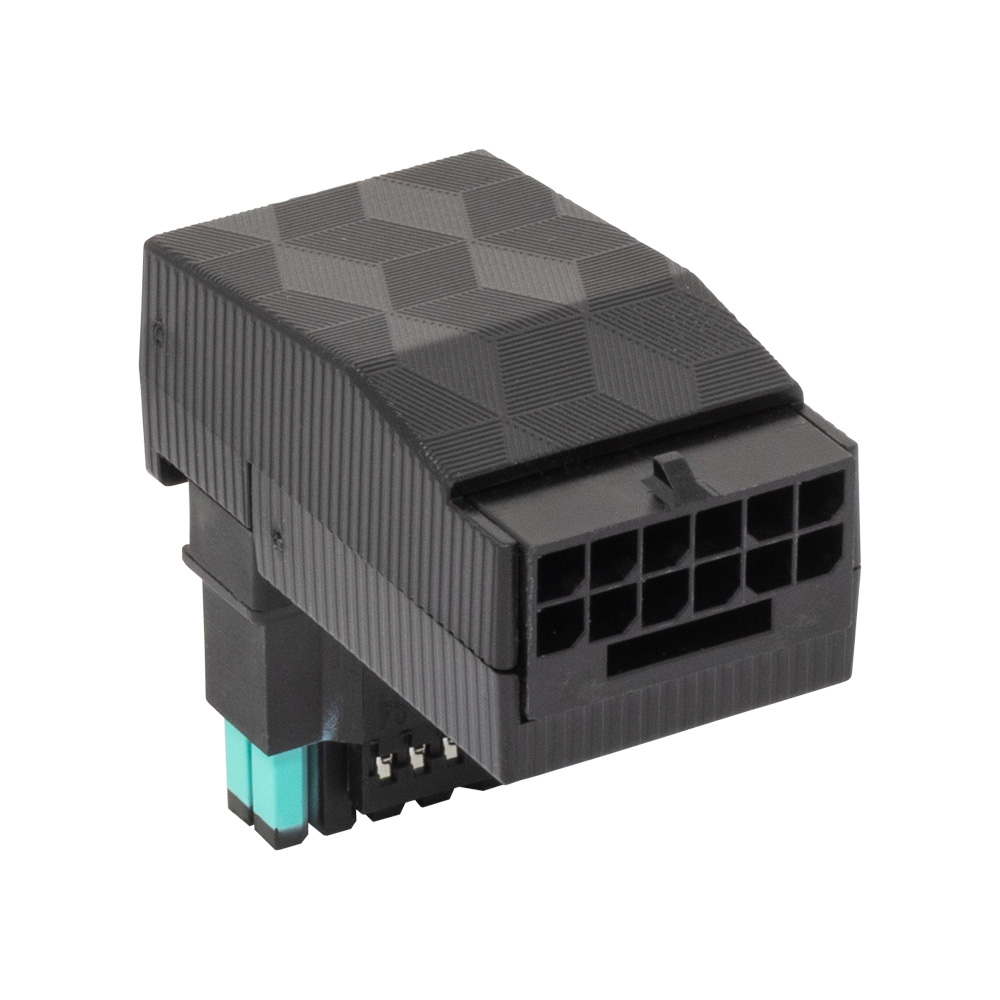

電源ユニットのPCI Expressグラフィックカード用12VHPWRコネクタのL型変換アダプタです。
グラフィックカード側コネクタはL型で、サイドパネルとカードの間に余裕がないケースでも接続できます。
コネクタがケースの上下と一致するグラフィックカードは、リファレンスカードのコネクタとは逆向きになるため、本製品でケーブルをケースの下方向に配線できます。

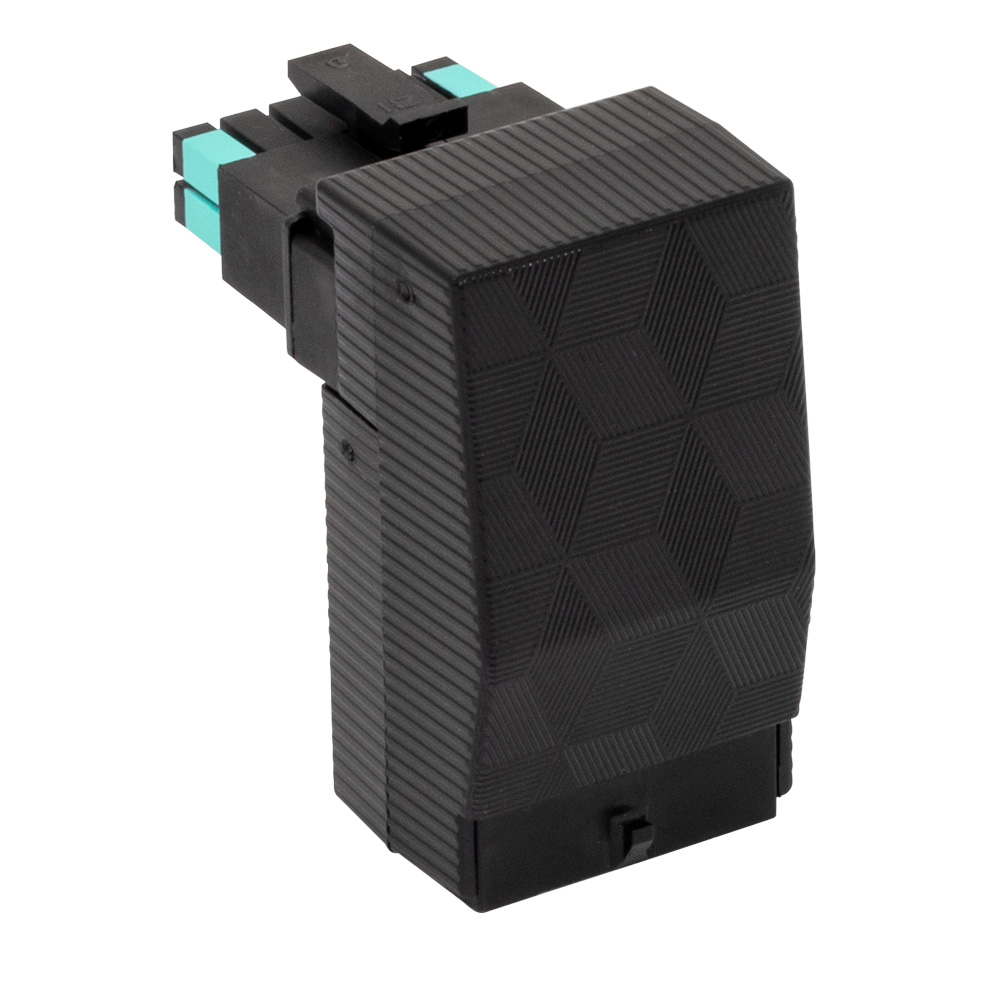

製品の形状は、12ピンを上に/4ピンを下にして12VHPWRコネクタを見たときに、コネクタが下方向に曲がります。
全結線仕様で、安定性を高めています。
差し込み部分は青に色分けされているため、奥まで差し込まれているかが一目でわかります。
両コネクタともにラッチ (ロック機構) 対応です。
コネクタの色はブラックです。黒色パーツや内部黒色塗装ケースに合います。
仕様
コネクタ形状
電源ユニット側: 12VHPWRコネクタ (12+4ピン) メス
グラフィックカード側: 12VHPWRコネクタ (12+4ピン) オス 下L型
サイズ: W21×D34.9×H38mm (差込部分D6.3mm、露出部分D28.6mm)
材質: ABS
カラー: ブラック
ご注意
本製品の使用によって、グラフィックカードや電源ユニットなど本製品以外のデバイスに損傷が発生した場合のサポート/補償はありません。利用者個人の責任においてご使用ください。
必ずコネクタを奥まで完全に差し込んでください。
グラフィックカードの仕様や物理的な干渉によりコネクタが最後まで差せない場合、焼損の危険性があるため使用しないでください。
配線状況により変換アダプタが引っ張られ、コネクタが斜めに差さる場合、焼損の危険性があるため使用しないでください。
グラフィックカード/電源ユニット付属品以外のケーブルと併用しないでください。製品保証/サポートの対象外になります。
本製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
サポート
[ケーブル] コネクタのオス/メス表記について
(2007-08-17)
出荷開始日
2024年7月3日
