PF-213CR3出荷完了品


右側面手前のネジ穴は使用しないでください。
右側面は奥側の2か所で固定してください。手前側を使用する場合、長さ3mmまでのネジなどで固定してください。3mm以上の場合は基板に接触してショートする可能性があります。 (2012-12-17)

USB 3.0カードリーダーとよく使うポートが1つに! 充電専用USBポート搭載!!

完了日
  • 2014年04月28日
特徴

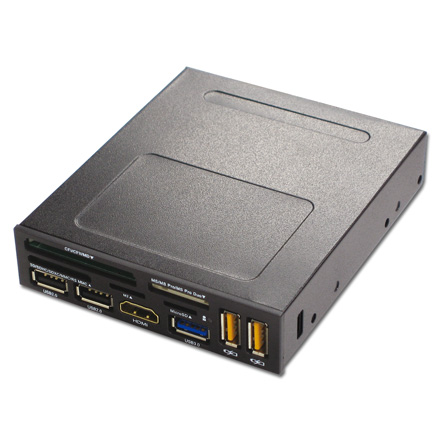

  • USB 3.0マルチメモリーカードリーダーとI/Oポートを1つにした多機能フロントパネルです。
  • USB 3.0接続のカードリーダーはUHS-Iなどの高速転送機能に対応します。
  • カードリーダーは各メディア間の読み・書きができます。(MS⇔M2スロット間は排他使用)
  • microSD/microSDHC/microSDXC/メモリースティック マイクロの直挿しができます。
  • USB 3.0/USB 2.0/HDMIをマザーボードから前面に延長します。
  • HDMIをケース前面に延長し、機器の接続を簡単にします。
  • 充電専用USBポートはiPhone/iPad/Android端末などの高速充電ができます。
  • ドライバ不要。Windows標準のドライバで動作します。



仕様

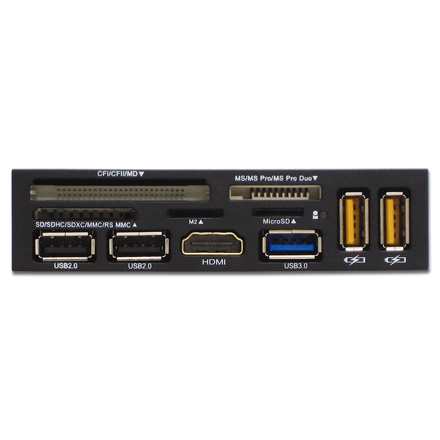

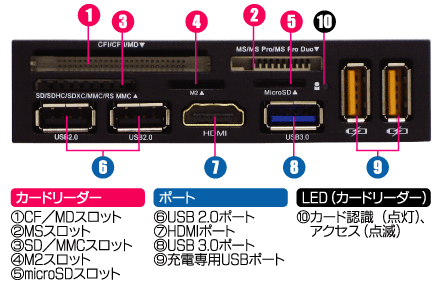

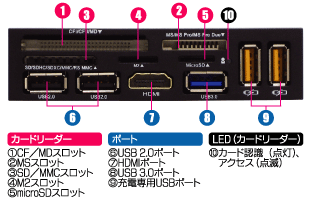

  • 前面レイアウト

  • 3.5インチベイ用
  • メモリーカードリーダー (USB 3.0バスパワー接続)
    • スロット: SD/MMC×1、microSD×1、MS×1、M2×1、CF/MD×1 (MS⇔M2スロット間は同時に使用できません。)
    • LED: カード認識 (点灯)、アクセス (点滅)
  • I/Oポート
    • USB 3.0ポート: 1 (USB 3.0 Standard-A)
    • USB 2.0ポート: 2 (USB 2.0 Standard-A)
    • HDMIポート: 1 (タイプA 19ピン)
    • 充電専用USBポート: 2 (USB 2.0 Standard-A)

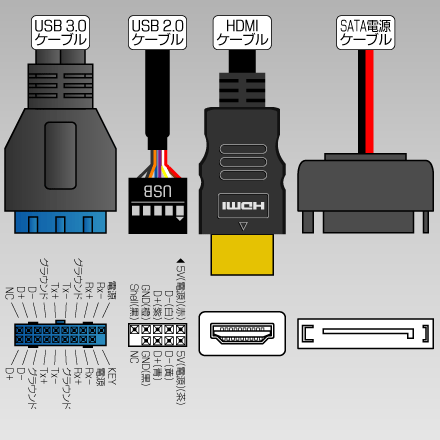

  • ケーブル (全て本体に直付け)
    • USB 3.0: 2x10ピンコネクタ メス (60cm)
    • USB 2.0: 2x5ピンコネクタ メス (60cm)
    • HDMI: HDMIプラグ タイプA 19ピン (90cm)
    • 充電専用USB: シリアルATA電源コネクタ (15ピン) オス (50cm)
  • 対応OS: Windows XP/Vista/7/8
  • サイズ: W102×D119.4×H25.2mm (ケーブルを除く)
  • 材質: スチール、プラスチック
  • カラー: ブラック
  • 付属品: ベイ固定用ミリネジ×4、I/Oブラケット穴開きタイプ、取扱説明書
対応メディア
  • SD/MMCスロット
    • SD、SDHC、SDXC、miniSD ※1、miniSDHC ※1
  • microSDスロット
    • microSD、microSDHC、microSDXC
  • MSスロット
    • メモリースティック、メモリースティック PRO、メモリースティック デュオ、メモリースティック PRO デュオ、メモリースティック PRO-HG デュオ
  • M2スロット
    • メモリースティック マイクロ
  • CF/MDスロット
    • コンパクトフラッシュ Type I/II、マイクロドライブ
  • ※1: アダプタが別途必要です。
  • ※MS⇔M2スロット間は同時に使用できません。
補足
  • PF-104CRの後継品です。大きな違いはヘッダーピン接続USB 3.0カードリーダー (バスパワー型) & USB 3.0ポート/充電専用USBポートです。
ご注意
  • 右側面手前のネジ穴は使用しないでください。右側面は奥側の2か所で固定してください。手前側を使用する場合、長さ3mmまでのネジなどで固定してください。3mm以上の場合は基板に接触してショートする可能性があります。
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • USB 3.0、USB 2.0、HDMIの各ポートは天地が逆のため、コネクタを天地逆にして接続してください。
  • 各ポートの性能は接続先に準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。 (USB 3.0はピッチが異なるため使用不可)
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • カードリーダーに関するご注意
    • カードリーダー部下段のSD/MMC、microSD、M2の各スロットへはカードを裏返して挿入してください。
    • メモリーカードの著作権保護機能には対応しません。
    • 全てのメモリーカードで動作を保証するものではありません。
  • USB 3.0に関するご注意
    • デバイス/ケーブルの品質などにより、認識しない場合があります。
    • 正常動作しない場合、ドライバ・ファームウェアを最新版にする/ケーブルを短くすると改善する可能性があります。
    • SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
    • USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
  • 充電専用USBポートに関するご注意
    • 充電専用です。データ通信はしません。
    • 全ての環境で充電速度が向上する訳ではありません。
    • Battery Charging仕様 (BC 1.2) のDCP (1.5A) とApple 1A/2Aの3モードに対応しています。これらに対応しない機器では高速充電しません。
サポート
出荷開始日
  • 2012年12月18日
