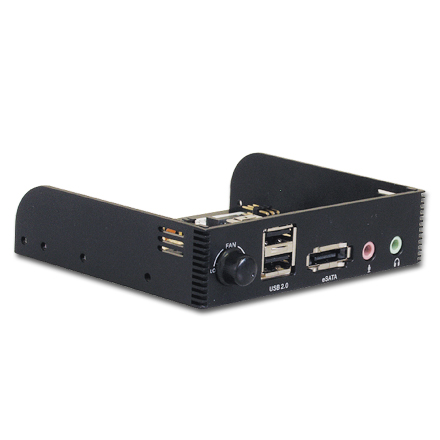

PF-102BK ブラック出荷完了品


USB・シリアルATA・オーディオ各ポートを前面に延長!

完了日
  • 2009年03月13日
特徴
  • マザーボード上のUSB・シリアルATA・オーディオ各ポートを前面に延長!
  • BIOSで確認しながら回転数を変えられる1chファンコントローラー!
  • AC'97とHD Audio両対応ケーブル付属!
  • eSATAは、1.5Gb/s (150MB/s) と3Gb/s (300MB/s) に両対応!




仕様

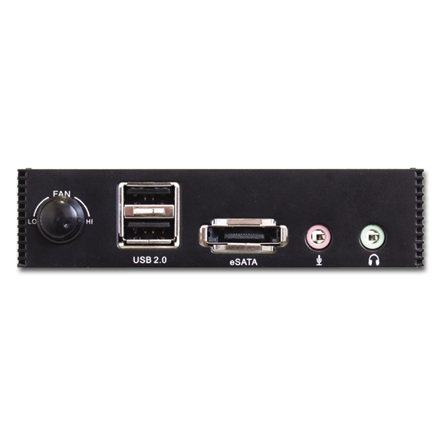

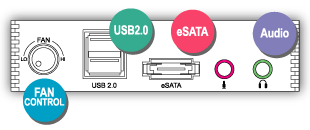

  • 前面レイアウト

  • DC入力: +12V±10% (大4ピンコネクタ)
  • DC出力: +4~11±10% (最大300mA)
  • USBポート: 2 (2x5ピンメス: ピンヘッダ接続) USB2.0 & 1.1
  • eSATAポート: 1 (内部SATAポート接続) 3Gb/s & 1.5Gb/s
  • オーディオ: ラインOut×1、マイクIn×1 (2x5ピンメス: AC'97/HD Audio両対応)
  • ファンコネクタ: 3ピンオス×1
  • パルスセンサーコネクタ: 3ピンメス×1 (付属分岐ケーブル)
  • ファン回転調節ボリューム: 1 (無段階設定)
  • サイズ: W101.5×D90×H25mm (突起部除く)
  • 付属品: 電源ケーブル約30cm、ファン接続用3ピンケーブル約50cm、USBケーブル約64cm (2x5ピンメス)、SATAケーブル約59cm (7ピンメス)、オーディオケーブル約64cm (2x5ピンメス・AC'97/HD Audio両対応)、固定用ネジ4個、日本語説明書
  • カラー

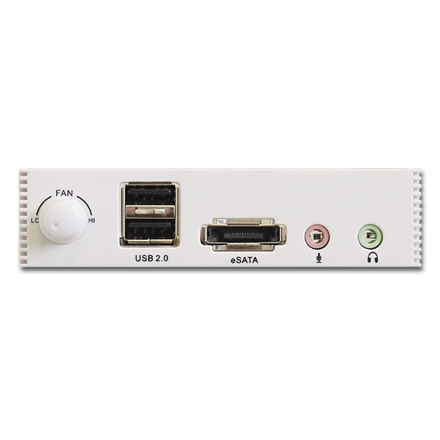

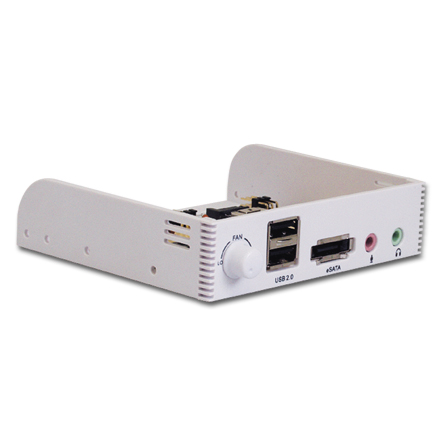

    • PF-102WH: ホワイト
    • PF-102BK: ブラック
ご注意
  • 各ポートの性能は接続する内部ポートに準じます。
  • PWM 4ピンファンを接続する場合は、CA-08PFCA-08FCもあわせてご利用ください。
  • 本製品に直接3ピンファン/PWM 4ピンファンを接続できますが、CPUファンはM/BのCPUファンコネクタにパルスかPWMコネクタを接続する必要があるため、付属分岐ケーブルかCA-08FCをご利用ください。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
サポート
出荷開始日
  • 2007年12月11日
