PF-004A
マザーボード上のUSBヘッダーを3.5インチベイに延長!
結線仕様
パッケージ
ブランド
Ainex
製品名
3.5インチベイ USB3.0/2.0フロントパネル
型番
PF-004A
JAN
4937925917969
価格
オープンプライス
特徴
マザーボード上のUSBヘッダーを3.5インチベイに延長します。
ケース前面にUSB 3.0/USB 2.0ポートを各2つ追加できます。
USB機器は抜き差しすることが多いので、前面にポートを延長すると便利です。
ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。
仕様
3.5インチベイ用
対応規格: USB 3.0/2.0/1.1
SuperSpeed (5Gbps)、high-speed (480Mbps) 対応 (理論値)

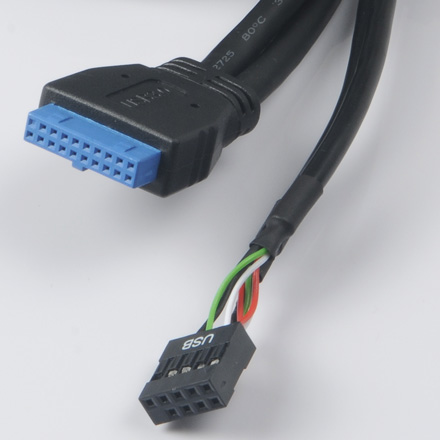

USB 3.0コネクタ形状
フロントパネル側: USB 3.0 Standard-A メス×2
マザーボード側: 2x10ピン メス
USB 2.0コネクタ形状
フロントパネル側: USB 2.0 Standard-A メス×2
マザーボード側: 2x5ピン メス
ケーブル長: 各75cm (本体に直付け)
サイズ: W101.7×D119.5×H25.5mm (ケーブルを除く)
材質: スチール、プラスチック
カラー: ブラック
付属品: ベイ固定用ミリネジ×4
補足
PF-004
の型番変更品です。違いはありません。
ピン配列はガイドラインに準拠した一般的なものです。
ご注意
誤ったヘッダーに接続しないでください。USB 2.0ヘッダーはIEEE 1394のヘッダーと同じ形状をしています。尚、誤った接続による故障は保証の対象外になります。
本製品を3.5-5インチ変換マウンタ (
HDM-07A
) に固定する場合、付属のネジでは長さが足りず固定できません。別途長めのネジをご用意ください。5mm長のネジで固定できます。通常のミリネジであれば、
PB-027A・PB-027A-BK
が適合します。
各ポートの性能は接続する内部ヘッダーに準じます。
ピン配列が異なるマザーボードはピン配列変換ケーブル
EX-001
/
EX-002
もあわせてご利用ください。 (USB 2.0のみ)
誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
USB 3.0に関するご注意
デバイス/ケーブルの品質などにより、認識しない場合があります。
正常動作しない場合、ドライバを最新版にする/ケーブルを短くすると改善する可能性があります。
SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
ピッチが異なるため、ピン配列変換ケーブルEX-001/EX-002は併用できません。
サポート
[HDM-07・HDM-07BK] 一部のデバイスに付属するネジでは長さが足りません
(2013-02-21)
[ケース用USBケーブル] 結線仕様について
(2007-11-22)
出荷開始日
2013年8月6日
