AK-ICR-29出荷完了品

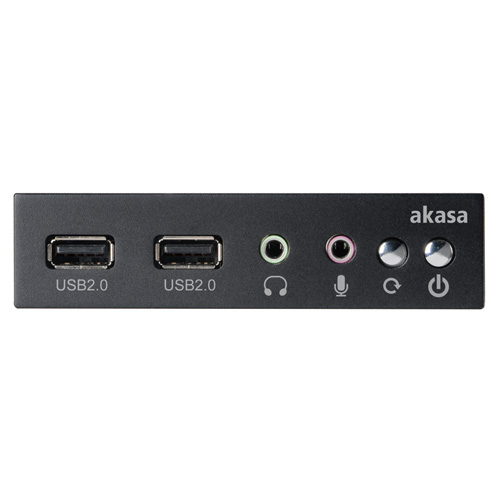

I/Oポートと電源/リセットスイッチを1つにした多機能フロントパネルです。

完了日
  • 2018年07月13日
特徴
  • I/Oポートと電源/リセットスイッチを1つにした多機能フロントパネルです。
  • USB 2.0をマザーボードから前面に延長します。

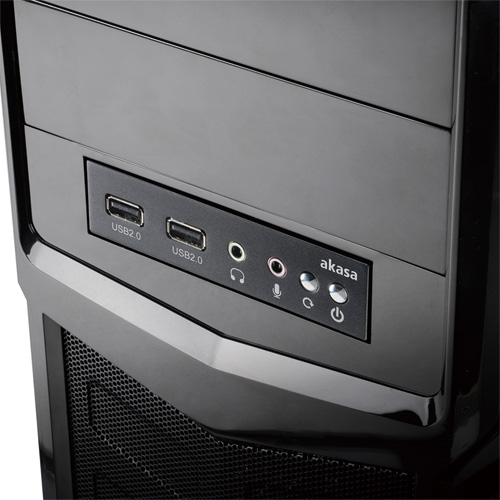

  • 電源/リセットスイッチを3.5インチベイに搭載できます。ケース搭載のスイッチが壊れた環境にも役立ちます。
  • ライン出力/マイク入力をマザーボードから前面に延長します。



仕様
  • 3.5インチベイ用
  • I/Oポート
    • USB 2.0ポート: 2 (Standard-A メス)
    • オーディオ: ライン出力、マイク入力 (3.5mmミニジャック)
  • スイッチ: 電源、リセット (プッシュスイッチ/ノンロックタイプ)
  • ケーブル/コネクタ (全て本体に直付け)
    • USB 2.0: 2x5ピンコネクタ メス (63cm)
    • オーディオ: 2x5ピンコネクタ メス (HD Audio配列) (58cm)
    • 電源スイッチ: 2ピンコネクタ メス (48cm)
    • リセットスイッチ: 2ピンコネクタ メス (48cm)
  • サイズ: W101.6×D119.5×H25.3mm (ケーブルを除く)
  • 材質: スチール、プラスチック
  • カラー: ブラック
  • 付属品: ベイ固定用ミリネジ×4、取扱説明書
補足
  • ピン配列はガイドラインに準拠した一般的なものです。
ご注意
  • 誤ったヘッダーに接続しないでください。USB 2.0ヘッダーはIEEE 1394のヘッダーと同じ形状をしています。なお、誤った接続による故障は保証の対象外になります。
  • 本製品を3.5-5インチ変換マウンタ (HDM-07A) に固定する場合、付属のネジでは長さが足りず固定できません。別途長めのネジをご用意ください。5mm長のネジで固定できます。通常のミリネジであれば、PB-027A・PB-027A-BKが適合します。
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • 各ポートの性能は接続先に準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
サポート
出荷開始日
  • 2016年9月27日
