AK-ICR-07U3A出荷完了品

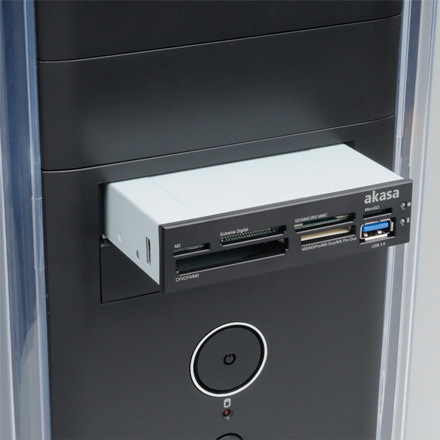

USB 2.0マルチメモリーカードリーダーとUSB 3.0ポートを3.5インチベイ1段に!

完了日
  • 2019年09月27日
特徴
  • USB 2.0マルチメモリーカードリーダーとUSB 3.0ポートを1つにしたフロントパネルです。
  • カードリーダーは各メディア間の読み・書きができます。(SD/MMC⇔microSDスロット間、MS⇔M2スロット間は排他使用)
  • microSD/microSDHC/メモリースティック マイクロの直挿しができます。
  • USB 3.0をPC背面から前面に延長します。
  • ドライバ不要。Windows標準のドライバで動作します。
  • ブラックとホワイトのフロントベゼル付き。



仕様

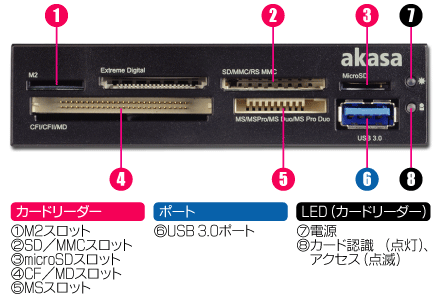

  • 前面レイアウト

  • 3.5インチベイ用
  • メモリーカードリーダー (USB 2.0バスパワー接続)
    • スロット: SD/MMC×1、microSD×1、MS×1、M2×1、CF/MD×1
    • LED: 電源 (青)、アクセス (緑)
  • USB 3.0ポート: 1
  • ケーブル (本体に直付け)
    • USB 3.0: USB 3.0 Standard-A (89cm)
    • USB 2.0: 1x4ピンコネクタ メス (59cm)
  • 対応OS: Windows Vista/7/8/8.1/10
  • サイズ: W101.6×D119.5×H25.5mm (ケーブルを除く)
  • 材質: スチール、プラスチック
  • 付属品
    • ベイ固定用ミリネジ×4

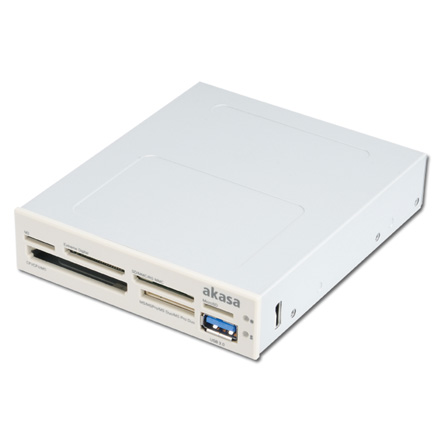

    • フロントベゼル (ホワイト。ブラックは装着済み)
    • 日本語取扱説明書
対応メディア
  • SD/MMCスロット
    • SD、SDHC、SDXC、miniSD ※1、miniSDHC ※1
  • microSDスロット
    • microSD、microSDHC
  • MSスロット
    • メモリースティック、メモリースティック PRO、メモリースティック デュオ、メモリースティック PRO デュオ
  • M2スロット
    • メモリースティック マイクロ
  • CF/MDスロット
    • コンパクトフラッシュ Type I/II、マイクロドライブ
  • ※USB 2.0の実効速度を超える高速転送には対応しません。
  • ※1: アダプタが別途必要です。
  • ※SD/MMC⇔microSDスロット間、MS⇔M2スロット間は同時に使用できません。
補足

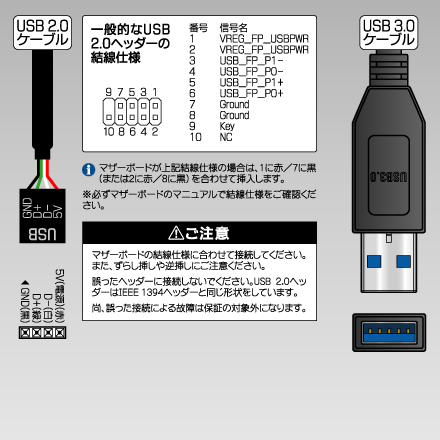

  • ピン配列はガイドラインに準拠した一般的なものです。詳細は弊社ウェブをご覧ください。
  • AK-ICR-07U3の型番変更品です。違いはありません。対応OSからWindows XPを除外し8.1を追加しました。アイボリーをホワイトに名称のみ変更しました。
ご注意
  • マザーボードの結線仕様に合わせて接続してください。また、ずらし挿しや逆挿しにご注意ください。
  • 誤ったヘッダーに接続しないでください。USB 2.0ヘッダーはIEEE 1394のヘッダーと同じ形状をしています。尚、誤った接続による故障は保証の対象外になります。
  • 本製品を3.5-5インチ変換マウンタ (HDM-07A) に固定する場合、付属のネジでは長さが足りず固定できません。別途長めのネジをご用意ください。5mm長のネジで固定できます。通常のミリネジであれば、PB-027A・PB-027A-BKが適合します。
  • フロントベゼルの交換は取扱説明書の手順を守ってください。基板を外さずにフロントベゼルを交換すると、製品が損傷するおそれがあります。
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • カードリーダーおよび各ポートの性能は接続先に準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • カードリーダーに関するご注意
    • USB 2.0の実効速度を超える高速転送には対応しません。
    • miniSD、miniSDHCはアダプタが別途必要です。
    • SD/MMC⇔microSDスロット間、MS⇔M2スロット間は同時に使用できません。
    • カードリーダー部下段のMS、CF/MDの各スロットへはカードを裏返して挿入してください。
    • 本製品はxDピクチャーカード対応チップを採用していますが、xDピクチャーカードにつきましてサポート対象外とさせていただきます。ご了承ください。
    • メモリーカードの著作権保護機能には対応しません。
    • 全てのメモリーカードで動作を保証するものではありません。
  • USB 3.0に関するご注意
    • USB 3.0ケーブルは背面ポートに接続するため、ケーブルはパネルの隙間などから外に引き出してください。
    • デバイス/ケーブルの品質などにより、認識しない場合があります。
    • 正常動作しない場合、BIOS・ドライバ・ファームウェアを最新版にする/ケーブルを短くすると改善する可能性があります。
    • SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
    • USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
サポート
出荷開始日
  • 2014年4月1日
