[BS-775、PB-042] 新型クーラー対応状況について


最終更新日 2012年5月30日

対象製品
BS-775、PB-042
質問
最近購入したIntel純正のLGA775用リテールクーラーは従来と形状が異なります。BS-775/PB-042は使用できますか?
回答

現行のリテールクーラーは、画像のようにプッシュピンがファンのハウジングに固定されているタイプが一般的です。従来プッシュピンを留めていた金属製のクリップはありません。このタイプのリテールクーラーに対応しています。

側面から見た新型クーラー金属製のクリップはありません。

斜め上から見た新型クーラークリップはファンのハウジングと一体になっています。

プッシュピンからスペーサーネジへの交換方法

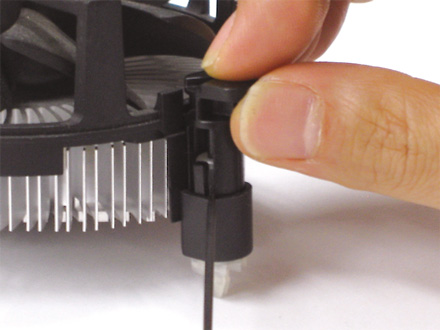

取付方法1このタイプのクーラーは、その形状により金属クリップタイプと同じ抜き方では作業しづらいです。以下の方法をお試しください。精密マイナスドライバーなどをご用意ください。

黒いツメが両方見える位置に黒ピンを回します。

向かって左側の黒いツメをドライバーで外側に広げながら、黒ピンを持ち上げます。

白ピン上部の突起をツメより下方向に通します。

黒いツメは折れやすいので、慎重に作業してください。

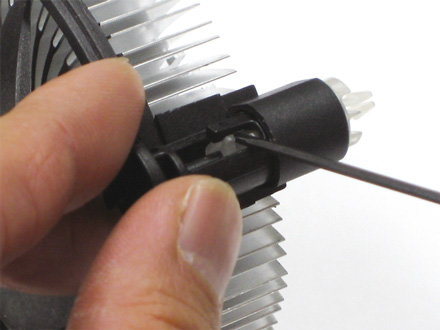

取付方法2向かって右側の黒いツメをドライバーで外側に広げながら、黒ピンを手前に回します。

白ピンの上部突起が黒いツメの奥側に動いたことで、黒ピンから白ピンが抜けるようになります。

突起がツメより上方向に動くと、最初の状態に戻りますのでご注意ください。

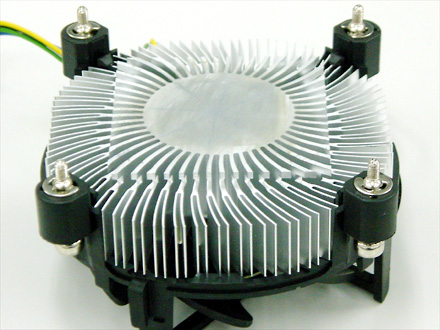

取付方法3スペーサーネジにスプリングを装着し、クーラーの固定穴に通します。脱落防止のEリングを取り付けます。

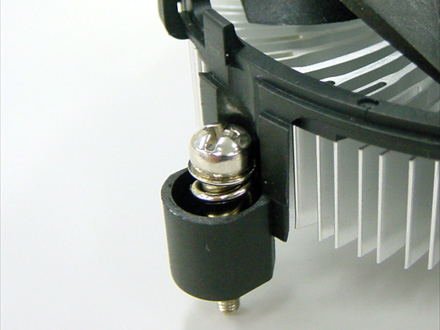

取付方法4以上でピンからスペーサーネジへの交換は終了です。あとはバックプレートに固定します。
