WA-020出荷完了品


2.5インチHDDをデスクトップで使用可能に!!

完了日
  • 2009年04月13日
特徴

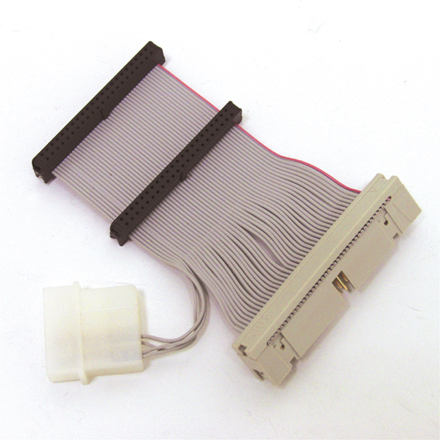

  • 2.5インチHDD2台を3.5インチHDD用のコネクタに変換するためのアダプタです。
  • 2.5インチHDDをデスクトップで使用可能に!!
  • ノートPCのデータバックアップに。
  • 使わなくなったHDDを有効活用できます。



仕様
  • パラレルATA (IDE) HDD用
  • ATA/33まで対応
  • HDD側: 44ピンメス×2
  • ケーブル側: 40ピンオス、電源コネクタ (大) オス
  • 長さ: 7cm
  • RoHS指令準拠

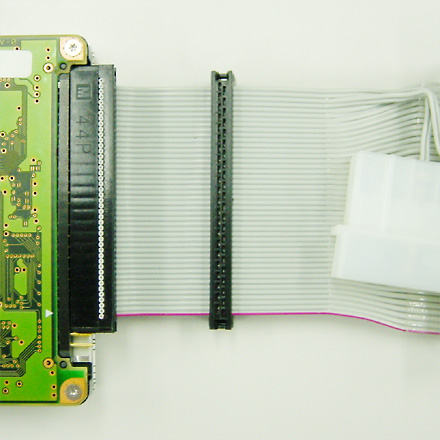

取付方法
  1. 本製品をHDDに取り付ける際に、アダプタの電源ライン側がHDDの空きピン (4ピン) 側と反対になるように取り付けます。
  2. HDDにアダプタを取り付けると、コネクタに空きピン (4ピン) ができます。 ATAケーブルをアダプタに取り付ける際は、アダプタの電源ラインとは反対側に1番ラインが接続されるように取り付けます。
ご注意
  • 使用環境によっては、対応しないか正常動作しない場合があります。
  • PCケースへの取り付けには、PA-012/HDM-06をご利用ください。
  • コネクタを逆挿し、またはずらして接続した場合、HDD/M/Bを破壊する可能性があります。
  • 2台接続時はドライブ側でマスター/スレーブの設定をしてください。
  • 旧ロットは20番ピンが立っており、20番を埋めてあるUltra ATAのケーブルが接続できません。Ultra ATAのケーブルをご使用の場合は、本製品の20番ピン (ケーブルの誤挿入防止のため、穴埋めされている位置に対応するピン) を折って使用してください。信号は通っていません。誤って他のピンを曲げないようご注意ください。
