USB-018


L型のため、狭所での配線に便利です。

特徴
  • マザーボード用USB 3.0コネクタのL型延長アダプタです。
  • L型のため、狭所での配線に便利です。
  • 一般的なマザーボード用USB 3.0ケーブルは太く、コネクタが大きいため、狭所での接続が困難です。本製品を使用することで、USB 3.0ヘッダーとケーブルとを接続できるようにします。
  • 小型マザーボードや小型ケース、USB 3.0ヘッダー周辺に余裕がない場合に最適です。
  • 2ポート分の2x10ピンコネクタです。
仕様
  • 対応規格: USB 3.0/2.0/1.1
  • SuperSpeed (5Gbps: 理論値) 対応
  • コネクタ形状
    • マザーボード側: 2x10ピン メス
    • ケーブル側: 2x10ピン オス L型

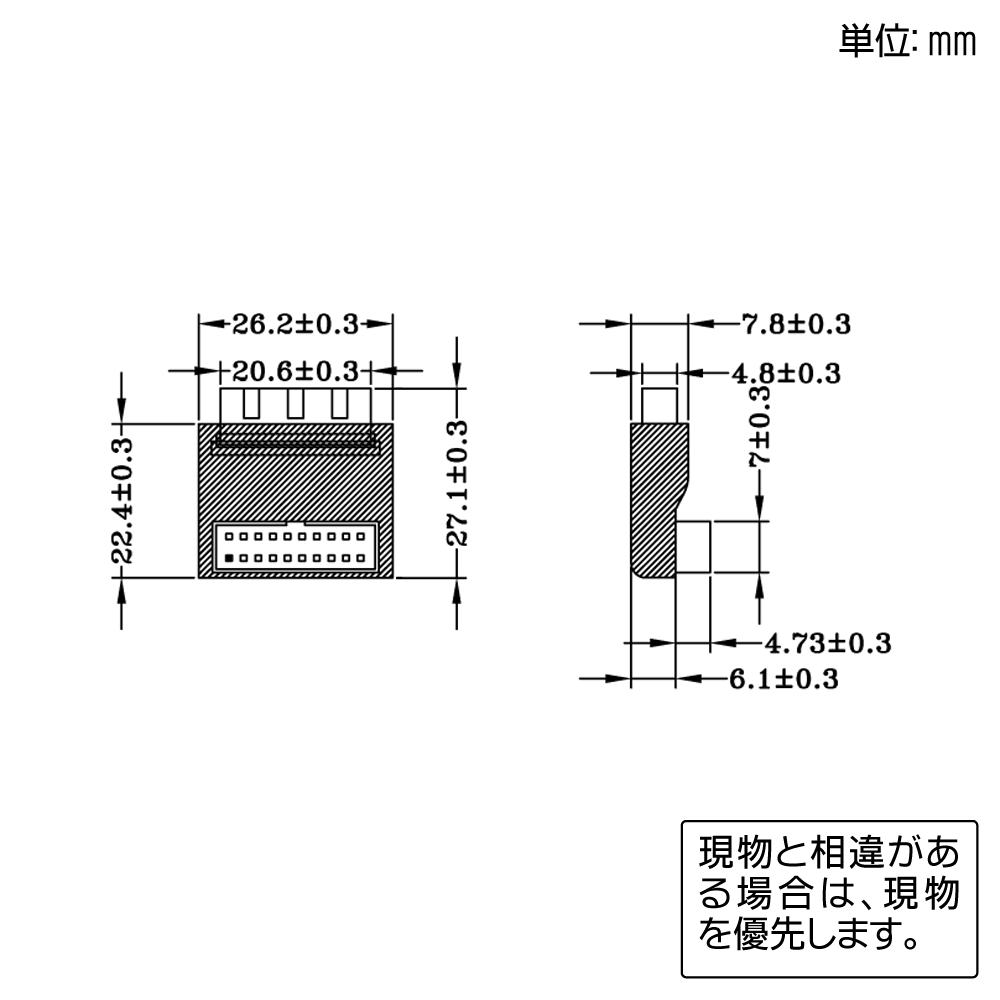

  • サイズ: W26.5×D27.4×H11.5mm
補足
  • ピン配列はインテル公開の仕様に準拠しています。
ご注意
  • ご購入前にマザーボード側と本製品のL型の向きが適合するかご確認ください。コネクタのKEY (切り欠き) とKEYピンの位置をご確認ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • 環境により正常に動作しない可能性があります。
  • 正常動作しない場合、マザーボードや周辺機器のBIOS・ドライバ・ファームウェアを最新版にする/ケーブルを短くすると改善する可能性があります。
  • ピッチが異なるため、ピン配列変換ケーブルEX-001/EX-002は併用できません。
出荷開始日
  • 2017年12月5日
