USB-012


アダプタタイプのため、ReadyBoostやドングルの内蔵に最適です。

特徴
  • マザーボード上のUSB 3.0ヘッダーをAメスコネクタに変更します。
  • アダプタタイプのため、ReadyBoostやドングルの内蔵に最適です。

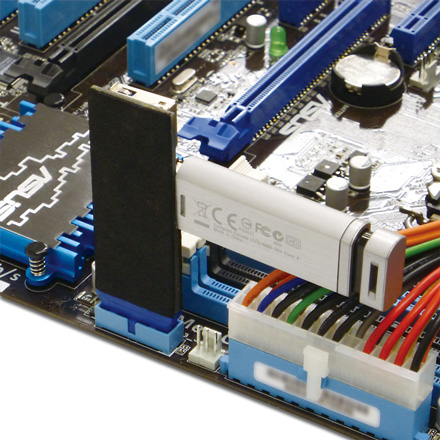

  • マザーボード上の部品と接触するのを避けるため、上方にコネクタを配置しました。また、USB機器同士の接触を避けるため、コネクタの向きを互いに反対にしました。
  • 1つで2ポート分です。
  • 基板にはショート防止用のEVAフォームが貼り付け済みです。
仕様
  • 対応規格: USB 3.0/2.0/1.1
  • SuperSpeed (5Gbps: 理論値) 対応
  • コネクタ形状
    • 周辺機器側: USB 3.0 Standard-A メス×2
    • マザーボード側: 2x10ピン メス
  • サイズ: 約W23×D11×H70cm (コネクタ/突出部含む)
補足
  • AK-CBUB09-15BKの姉妹品です。同製品のアダプタ版に相当します。

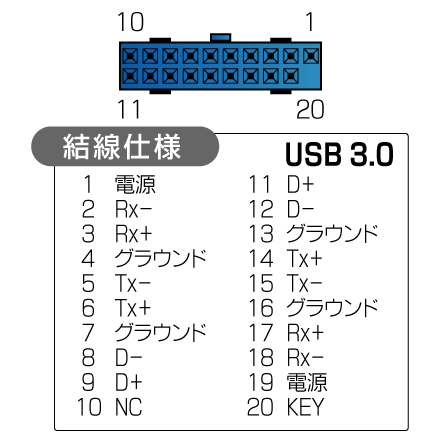

  • ピン配列はインテル公開の仕様に準拠しています。
ご注意
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
  • 環境により正常に動作しない可能性があります。
  • ピッチが異なるため、ピン配列変換ケーブルEX-001EX-002は併用できません。
出荷開始日
  • 2013年11月12日
