RS-004

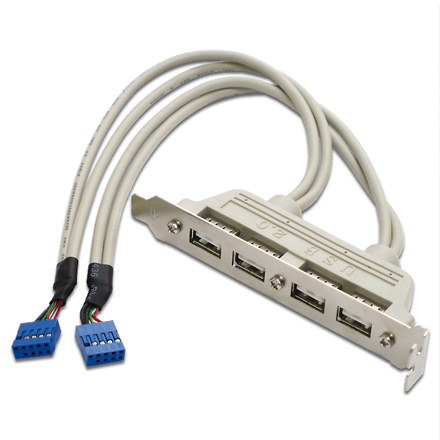

余っているM/B上のUSBバスを有効活用!

特徴
  • マザーボード上のUSB端子から、リアスロットにコネクタを延長します。
  • 余っているM/B上のUSBバスを有効活用!
  • セットピンタイプで、M/B接続が簡単。
  • 4ポート使用可能です。
仕様
  • USB2.0×4ポート
  • リアスロット側: Aタイプ メス
  • マザーボード側: 2x5ピン メス
  • ケーブル長: 30cm

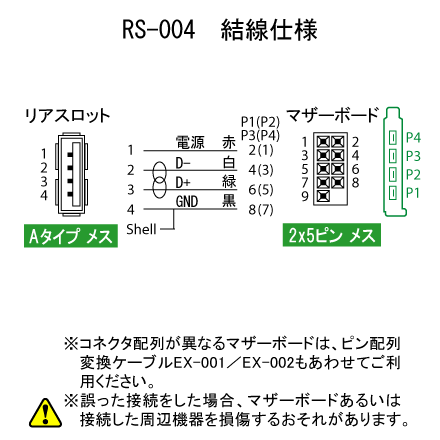

  • USB信号詳細
    • 赤: 電源
    • 白: D-
    • 緑: D+
    • 黒: GND
  • RoHS指令準拠
補足
  • 2009年5月下旬出荷分より、ケーブル仕様が変わりました。2本を分離しています。性能などは変わりません。
  • USB-005の型番変更品です。違いはありません。
ご注意
  • ピン配列が異なる場合は、ピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
サポート
出荷開始日
  • 2007年11月15日
