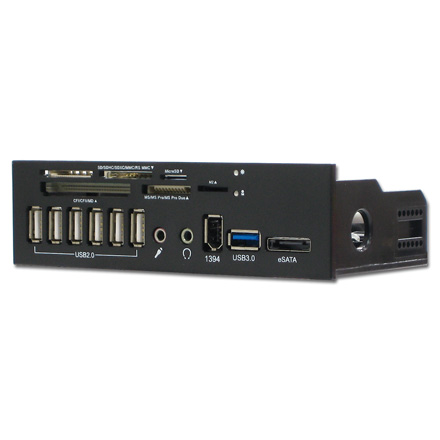

PF-117CR出荷完了品


カードリーダーとよく使うポートを5インチベイ1段に!

完了日
  • 2013年01月23日
特徴
  • マルチメモリーカードリーダーとI/Oポートを1つにした多機能フロントパネルです。
  • カードリーダーは各メディア間の読み・書きが可能です。(SD/MMC⇔microSDスロット間、MS⇔M2スロット間は排他使用)
  • microSD/microSDHC/メモリースティック マイクロの直挿しが可能。
  • USB 3.0/USB 2.0/eSATA/IEEE 1394/オーディオをマザーボードから前面に延長します。
  • USBポートとカードリーダーはセルフパワーの安定電力供給により、消費電力が大きい機器/メディアでも安心して使用できます。
  • ドライバ不要。Windows標準のドライバで動作します。
取付方法
  1. PCケースのサイドパネルと空きの5インチベイフロントベゼルを取り外します。
  2. ケースの中にケーブル類を全て入れてから、本製品とPC前面の位置が揃うまで押し込んでください。(PCネジ穴と本製品ネジ穴の位置をあわせる)
  3. 付属ネジで、PC本体に固定します。
  4. 各ケーブルをマザーボードに接続します。
  5. 電源ケーブルを電源ユニットのコネクタに接続します。オス/メスになっておりますので、他の機器をさらに接続することもできます。



仕様

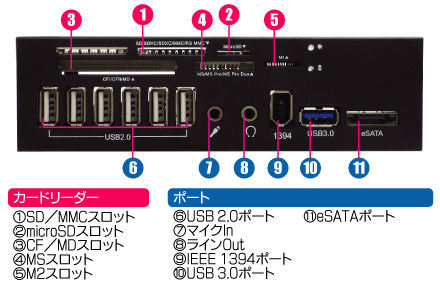

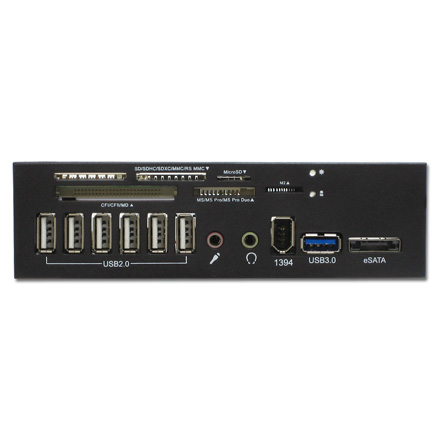

  • 前面レイアウト

  • メモリーカードリーダー
    • スロット: SD/MMC×1、microSD×1、CF/MD×1、MS×1、M2×1
    • セルフパワー (USB 2.0ハブに内部接続)
    • LED: 電源 (青)、アクセス (赤)
  • I/Oポート
    • USB 3.0ポート: 1
    • USB 2.0ポート: 6 (セルフパワーハブ)
    • eSATAポート: 1
    • IEEE 1394ポート: 1 (6ピン)
    • オーディオ: マイクIn×1、ラインOut×1 (AC'97/HD Audio両対応)
  • ケーブル (全て本体に直付け)
    • USB 3.0: USB 3.0 Standard-A (98.5cm。PC背面へ接続)
    • USB 2.0: 2x5ピンコネクタ メス (69cm)
    • eSATA: シリアルATA 7ピン メス (69cm)
    • IEEE 1394: 2x5ピンコネクタ メス (69cm)
    • オーディオ: 2x5ピンコネクタ メス×2 (69cm)
    • 電源: ペリフェラル電源コネクタ オス/メス (29cm)
  • 対応OS: Windows XP/Vista/7/8
  • サイズ: W148.4×D75×H41mm (ケーブルを除く)
  • 材質: プラスチック
  • カラー: ブラック
  • 付属品: ベイ固定用タッピングネジ×4
対応メディア
  • SD/MMCスロット ※1
    • SD、SDHC、SDXC、miniSD ※2、miniSDHC ※2
  • microSDスロット
    • microSD、microSDHC
  • CF/MDスロット
    • コンパクトフラッシュ Type I/II、マイクロドライブ
  • MSスロット
    • メモリースティック、メモリースティック PRO、メモリースティック デュオ、メモリースティック PRO デュオ
  • M2スロット
    • メモリースティック マイクロ
  • ※1: SD 3.0規格の高速転送機能には対応しません。
  • ※2: アダプタが別途必要です。
  • ※SD/MMC⇔microSDスロット間、MS⇔M2スロット間は同時に使用できません。
ご注意
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • タッピングネジでネジ山を作りながらベイに固定するため、固定穴は小径でネジ山がありません。専用ネジなどで固定するケースには対応しない場合があります。
  • 各ポートの性能は接続する内部ポートに準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • カードリーダーに関するご注意
    • カードリーダー部下段のCF/MD、MS、M2の各スロットへはカードを裏返して挿入してください。
    • メモリーカードの著作権保護機能には対応しません。
    • 本製品はxDピクチャーカード対応チップを採用していますが、xDピクチャーカードにつきましてサポート対象外とさせていただきます。ご了承ください。
    • 全てのメモリーカードで動作を保証するものではありません。
  • USB 3.0に関するご注意
    • USB 3.0ケーブルは背面ポートに接続するため、ケーブルはパネルの隙間などから外に引き出してください。
    • デバイス/ケーブルの品質などにより、認識しない場合があります。
    • 必ずホスト側のドライバを最新版にしてから接続してください。特に初期のドライバでは、正常動作しない可能性が高いです。
    • SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
サポート
出荷開始日
  • 2011年7月12日
