PF-008出荷完了品

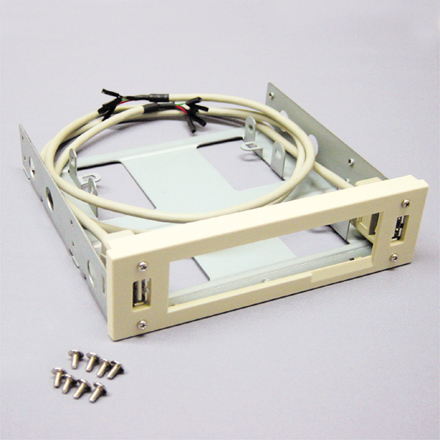

5インチベイで3.5インチベイタイプの機器を使用するマウンタに、フロントUSBコネクタを2個追加しました

完了日
  • 2007年01月22日
特徴
  • 5インチベイで3.5インチベイタイプの機器を使用するマウンタに、フロントUSBコネクタを2個追加しました。
  • マウンタにFDD、MO、カードリーダー等やHDDが固定できます。
  • 余ったスペースを有効活用しました。
  • 1Pコネクタタイプなのでほとんどのマザーボードに対応します。



仕様
  • マザー側: バラ4Pメス×2
  • パネル側: Aタイプメス×2
  • USB2.0対応
  • ケーブル長: 60cm
  • 固定用ネジ8個付
  • フロントパネルの色: ベージュ
  • USB信号詳細
    赤: Power(VCC) 白: -Data 緑: +Data 黒: Ground
ご注意
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
サポート
  • 2003年8月頃の出荷分よりFGのケーブルは省略されました。FGはシェル用のグラウンド線です。マザーボード、コネクタ側に端子が無い場合は不要です。
