アイネックス
PF-007出荷完了品
初掲載時から仕様が変わりました。 (2018-02-07)
ケース前面にUSB 3.1 Gen 2 Type-C／USB 3.0ポートを合計3つ追加できます。
- ブランド
- Ainex
- 製品名
- 3.5インチベイ USB3.1／3.0フロントパネル
- 型番
- PF-007
- JAN
- 4562412834544
- 価格
- オープンプライス
-
- 完了日
- 2019年07月08日
- 特徴
-
- ケース前面にUSB 3.1 Gen 2 Type-C／USB 3.0ポートを合計3つ追加できます。
- マザーボード上のUSBヘッダーを3.5インチベイに延長します。
- USB機器は抜き差しすることが多いので、前面にポートを延長すると便利です。
- ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。
- フロントパネルはヘアライン加工でつや消しの落ち着いた外観です。
- 仕様
-
- 3.5インチベイ用
- 対応規格: USB 3.1 Gen 2／3.0／2.0／1.1
- 最大転送速度 (理論値): 10Gbps (USB 3.1 Gen 2)、5Gbps (USB 3.0)、480Mbps (USB 2.0)、12Mbps (USB 1.1)
- I/Oポート
- USB 3.1ポート: 1 (Type-C メス)
- USB 3.0ポート: 2 (Standard-A メス)

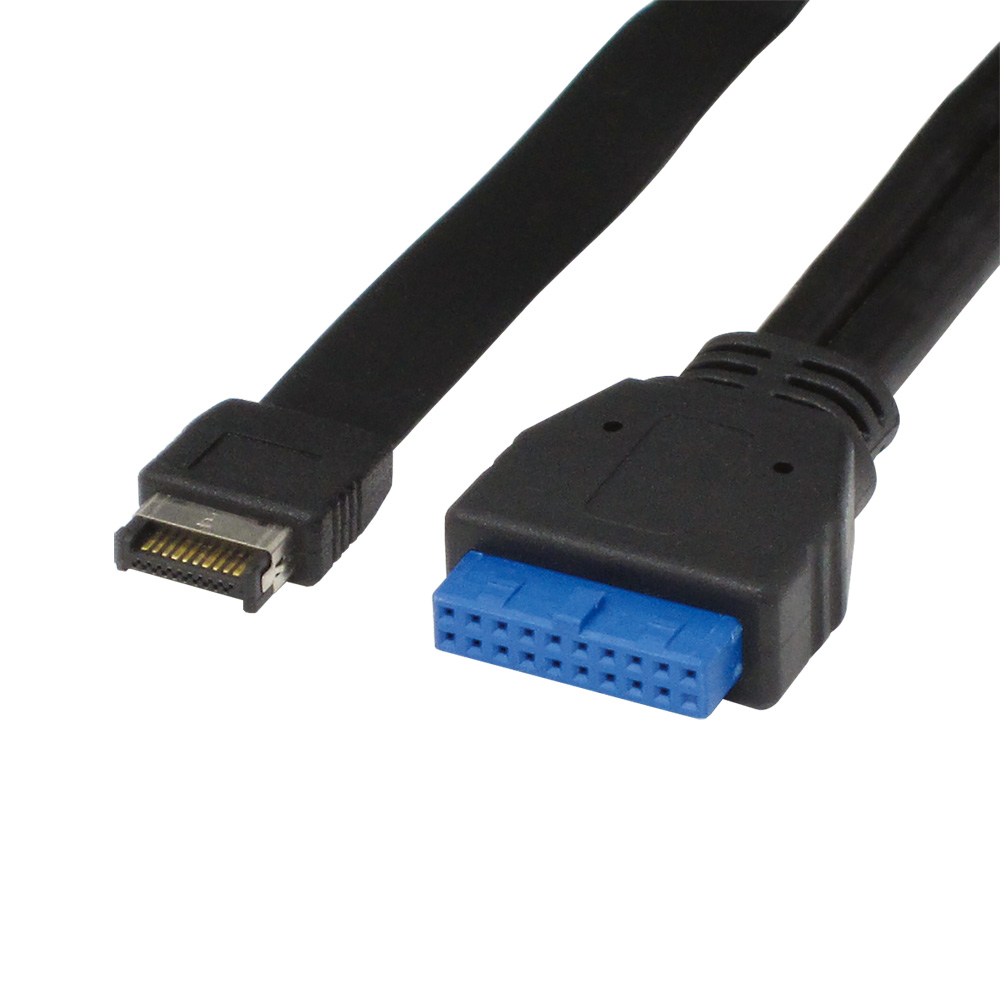

- ケーブル／コネクタ (全て本体に直付け)
- USB 3.1: Key-A 20ピン オス (約50cm)
- USB 3.0: 2x10ピン メス (約70cm)
- サイズ: W101.6×D118.4×H25.0mm (ケーブルを除く)
- 材質: スチール、プラスチック
- カラー: ブラック
- 付属品: ベイ固定用ミリネジ×4
- 補足
- ケーブルのピン配列はガイドラインに準拠した一般的なものです。
- USB Type-CとUSB-CはUSB Implementers Forum (USB-IF) の商標です。単語数を最小限にするためやマーケティング目的のために、USB-IFは「USB-C」の使用を認めています。
- ご注意
- 各ポートの性能は接続する内部ヘッダーに準じます。
- コネクタには向きがあります。接続先と天地を合わせてください。
- USB 3.1ケーブルは約50cmです。ご使用環境に適合するかご確認ください。
- USB 3.1ケーブルは本体内を含めると約60cmです。USB 3.1 Gen 2対応の周辺機器を接続したケーブル合計の最大長は1m程度にしてください。
- Key-A 20ピンコネクタは似た形状をしたType-A 2ポート用のKey-B 20ピンヘッダーに接続できません。
- USB 3.1ケーブルは硬く、Key-A 20ピンコネクタは小型なため、ヘッダーから抜けやすいのでご注意ください。
- 本製品を3.5-5インチ変換マウンタ (HDM-07A) に固定する場合、付属のネジでは長さが足りず固定できません。別途長めのネジをご用意ください。5mm長のネジで固定できます。通常のミリネジであれば、PB-027Aが適合します。
- USB PD (Power Delivery) には対応していません。
- USB 3.1／3.0に関するご注意
- デバイス／ケーブルの品質などにより、認識しない場合があります。
- 正常動作しない場合、ドライバを最新版にする／ケーブルを短くすると改善する可能性があります。
- 10Gbpsで動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.1 Gen 2に対応している必要があります。
- 5Gbpsで動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.1 Gen 1またはUSB 3.0に対応している必要があります。
- USB 2.0／1.1機器を接続できますが、動作はUSB 3.1／3.0になりません。
- ピッチが異なるため、ピン配列変換ケーブルEX-001／EX-002は併用できません。
- サポート
- パッケージ誤表記のお詫び: USB 3.1ケーブルをKey-A 20ピン メスと記載していますが、正しくはオスです。 (2018-02-13)
- 初掲載時から仕様が変わりました。USB 3.1ケーブルが約50cmのフラットケーブルになりました。フロントパネルにポート名の表示が付きました。 (2018-02-06)
- 出荷開始日
- 2018年2月14日
