PF-005D


マザーボード上のUSBヘッダーを3.5インチベイに延長!

特徴
  • マザーボード上のUSBヘッダーを3.5インチベイに延長します。
  • ケース前面にUSB 2.0ポートを4つ追加できます。
  • USB機器は抜き差しすることが多いので、前面にポートを延長すると便利です。
  • ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。

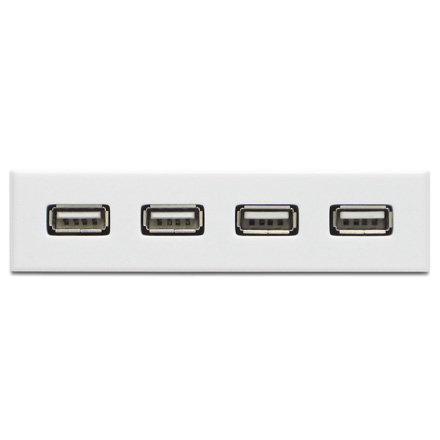

  • ブラックとホワイトのフロントベゼル付。
仕様
  • 3.5インチベイ用
  • 対応規格: USB 2.0/1.1
  • コネクタ形状
    • フロントパネル側: USB 2.0 Standard-A メス×4
    • マザーボード側: 2x5ピン メス×2
  • ケーブル長: 各75cm (本体に直付け)
  • サイズ: W101.7×D119.5×H25.5mm (ケーブルを除く)
  • 材質: スチール、プラスチック

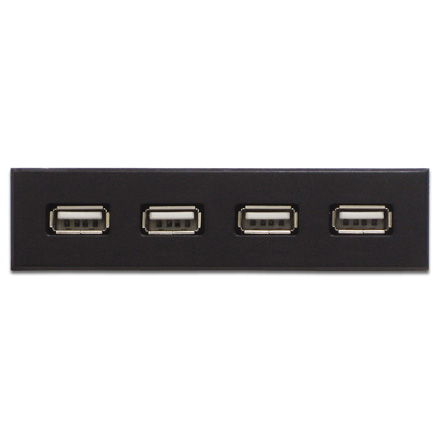

  • カラー: ブラック
  • 付属品: フロントベゼル (ホワイト)、ベイ固定用ミリネジ×4
補足
  • PF-005Cの型番変更品です。違いはありません。

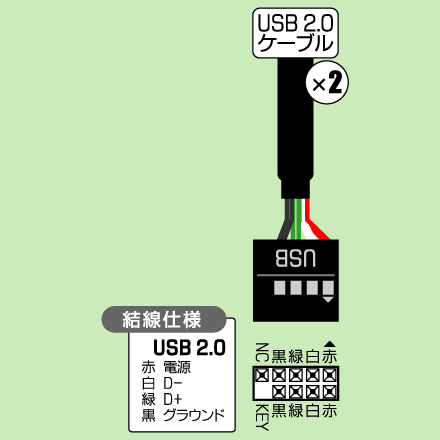

  • ピン配列はガイドラインに準拠した一般的なものです。
ご注意
  • 誤ったヘッダーに接続しないでください。USB 2.0ヘッダーはIEEE 1394のヘッダーと同じ形状をしています。尚、誤った接続による故障は保証の対象外になります。
  • 本製品を3.5-5インチ変換マウンタ (HDM-07A) に固定する場合、付属のネジでは長さが足りず固定できません。別途長めのネジをご用意ください。5mm長のネジで固定できます。通常のミリネジであれば、PB-027A・PB-027A-BKが適合します。
  • 各ポートの性能は接続する内部ヘッダーに準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
サポート
出荷開始日
  • 2013年8月6日
