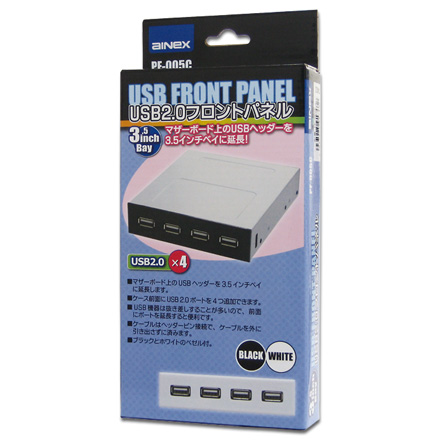

PF-005C


仕様変更のお知らせ
初掲時より仕様が変わりました。詳細は下記サポートをご参照ください。 (2012-06-27)

マザーボード上のUSBヘッダーを3.5インチベイに延長!

特徴
  • マザーボード上のUSBヘッダーを3.5インチベイに延長します。
  • ケース前面にUSB 2.0ポートを4つ追加できます。
  • USB機器は抜き差しすることが多いので、前面にポートを延長すると便利です。
  • ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。
  • フロントベゼルにネジ頭が露出しないので、従来品 (PF-005B) と比べてすっきりとした見た目です。
  • ブラックとホワイトのフロントベゼル付。
仕様
  • 3.5インチベイ用
  • 対応規格: USB 2.0/1.1
  • コネクタ形状
    • フロントパネル側: USB 2.0 Standard-A メス×4

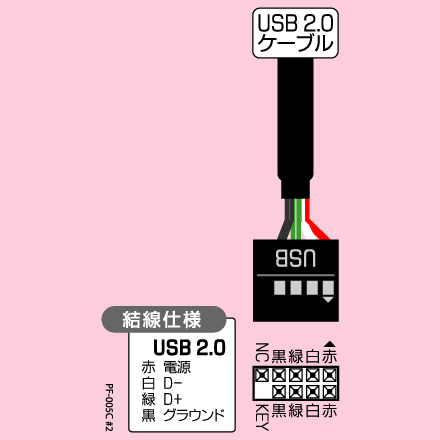

    • マザーボード側: 2x5ピン メス×2
  • ケーブル長: 各75cm (本体に直付け)
  • サイズ: W101.7×D119.5×H25.5mm (ケーブルを除く)
  • 材質: スチール、プラスチック
  • カラー: ブラック
  • 付属品: フロントベゼル (ホワイト)、ベイ固定用ミリネジ×4
補足
  • 2012年12月下旬出荷分より、9番ピンのShellはNCになりました。
  • PF-005Bの後継品です。ケーブルをフロントベゼルにネジ留めする方式から、内部基板に固定する方式になりました。
ご注意
  • 誤ったヘッダーに接続しないでください。USBヘッダーはIEEE 1394やシリアルポートのヘッダーと同じ形状をしています。尚、誤った接続による故障は保証の対象外になります。
  • USBポートの性能は接続する内部ヘッダーに準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
サポート
出荷開始日
  • 2012年9月21日
