PF-003


マザーボード上のUSBヘッダーを3.5インチベイに延長!

特徴
  • ケース前面にUSB 3.0ポートを2つ追加できます。
  • USB機器は抜き差しすることが多いので、前面にポートを延長すると便利です。
  • ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。

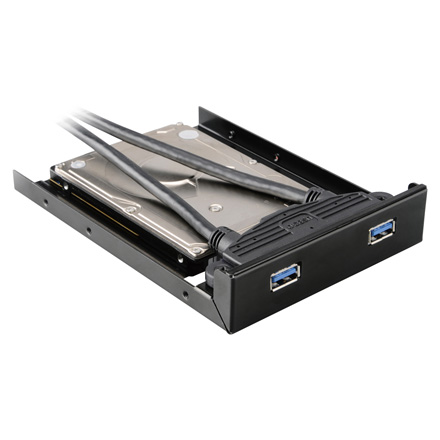

  • 12.5mm厚以下の2.5インチSSD/HDDを1台取り付けられます。
仕様
  • 対応規格: USB 3.0/2.0/1.1
  • SuperSpeed (5Gbps)、high-speed (480Mbps) 対応 (理論値)
  • コネクタ形状
    • フロントパネル側: USB 3.0 Standard-A メス×2

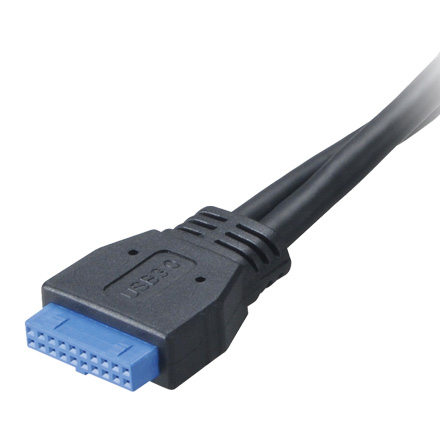

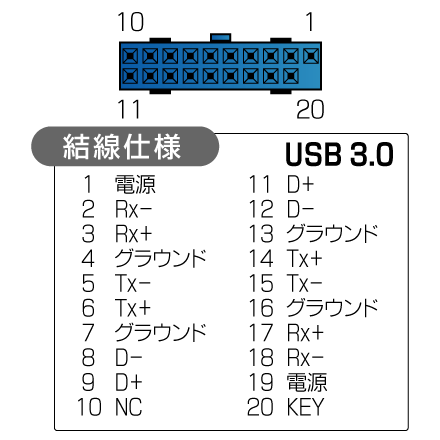

    • マザーボード側: 2x10ピン メス
  • ケーブル長: 47cm (本体に直付け)
  • 取り付け対応機器: 12.5mm以下の2.5インチSSD/HDD×1
  • サイズ: W101.6×D139.3×H25.4mm (ケーブルを除く)
  • 材質: メタル
  • カラー: ブラック
  • 付属品: デバイス固定用ミリネジ×4、ベイ固定用ミリネジ×4、ワッシャー×4
ご注意
  • ショート防止のため、SSD/HDDを取り付ける場合は必ずワッシャーを使用してください。
  • 各ポートの性能は接続する内部ヘッダーに準じます。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • デバイス/ケーブルの品質などにより、認識しない場合があります。
  • 正常動作しない場合、ドライバを最新版にする/ケーブルを短くすると改善する可能性があります。
  • SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
  • USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
  • ピッチが異なるため、ピン配列変換ケーブルEX-001EX-002は併用できません。
出荷開始日
  • 2013年11月26日
