HUB-03

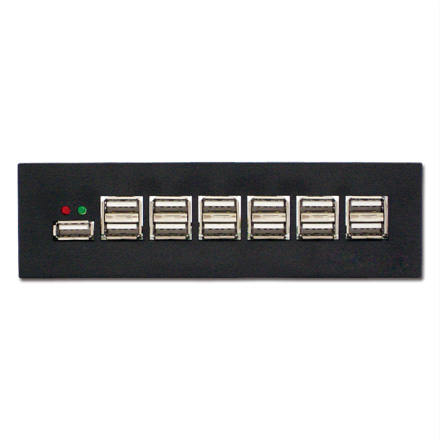

マザーボード上のUSBヘッダーが5インチベイ内蔵13ポートハブに!

特徴
  • セルフパワーによる安定電力供給。消費電力が大きい機器でも安心して使用できます。

  • マザーボード上のUSBヘッダーが5インチベイ内蔵13ポートハブに!
  • セルフパワーの安定電力供給により、HDDやWebカメラなど消費電力が大きい機器でも安心して使用できます。
  • 電源とハブ機能動作中をLEDで確認できます。
取付方法
  1. パソコンの電源を切り、電源ケーブルを電源ユニットから抜いた状態で作業してください。
  2. PCケースのサイドパネルと空きの5インチベイフロントベゼルを取り外します。
  3. ケースの中にケーブル類を全て入れてから、本製品とPC前面の位置が揃うまで押し込んでください。(PCネジ穴と本製品ネジ穴の位置を合わせる)
  4. 付属ネジでPC本体に固定します。
  5. USBケーブルをマザーボードに接続します。
  6. 電源ケーブルを電源ユニットのコネクタに接続します。
  7. 電源ユニットに電源ケーブルを接続し、パソコンの電源を入れます。
仕様
  • USBポート: 13 (USB2.0 & 1.1)
  • USBセルフパワー専用
  • 供給電流: 最大5A (ハブ全体で)
  • LED: 電源 (赤)、ハブ機能動作中 (緑)
  • 対応OS: Windows XP/Vista/7
  • サイズ: W148.5×D139.2×H42.5mm
  • カラー: ブラック
  • 付属品
    • USBケーブル (1x5ピンメス) ×1 (79cm)
    • 電源ケーブル (ペリフェラル電源コネクタオス) ×1 (19cm)
    • 固定用ネジ×8
ご注意
  • セルフパワー専用です。必ず電源ケーブルを接続してください。
  • USBポートの性能は接続する内部ヘッダーに準じます。

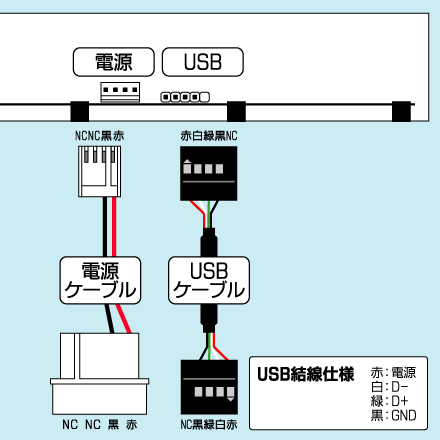

  • 本製品はマザーボードのUSBヘッダーを1ポート分 (5ピン) 使用します。USBヘッダーの9ピン (8ピン) のまとまりは2ポート分になります。余った5ピン (4ピン) は別の用途でご利用ください。マザーボードの説明書にて結線をご確認の上、接続先を合わせてください。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
サポート
出荷開始日
  • 2010年8月27日
