HDM-33


ネジを使わずに固定できるスクリューレス設計!

特徴
  • 1つの3.5インチベイに12.5mm厚以下の2.5インチSSD/HDDを2台取り付けできます。
  • デバイスと本製品、および本製品とベイの固定にネジを使いません。
  • 一体型マウンタのため、複数部品を組み合わせる製品に比べて簡単にしっかり固定できます。
  • 内部黒塗装ケースに合わせることで落ち着いた雰囲気を演出します。
仕様
  • 3.5インチベイ用
  • サイズ: W101.1×D132.8×H29.6mm
  • 材質: プラスチック
  • カラー: ブラック
  • 付属品: ベイ固定用ピン×6 (本体から切り離して使用)
取付方法
  1. 本製品中央のプラスチックバーと固定用のピンを切り取ります。 ※プラスチックバーは使用しません。
  2. 固定用ピンのバリを取り除きます。
  3. 2.5インチデバイスを設置します。デバイスを裏返して、ネジ穴と本製品内部の突起の位置を合わせます。この時、コネクタは本製品取手側を向くようにします。

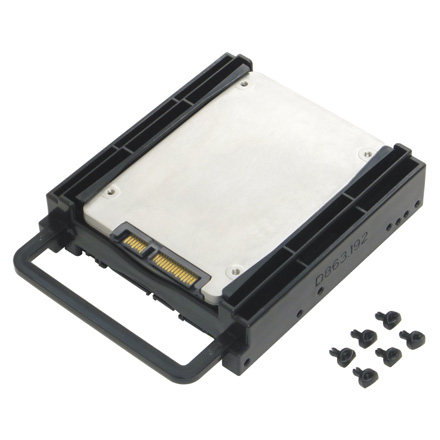

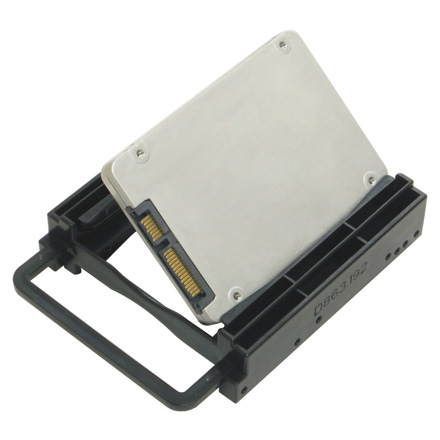

  4. 一方の側面をはめ込んでから、デバイスを押し込むと4点で固定されます。
  5. 上段・下段ともに同じように設置します。上下段のデバイスは天面同士が向き合う状態になります。

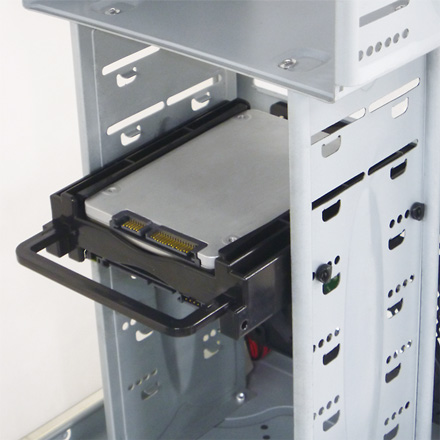

  6. PCケースに設置します。固定穴の位置を合わせ、ピンを押し込みます。
  7. デバイスを取り外す時は、本製品のレバー状部分を押し広げます。
ご注意
  • ピンでベイに固定するため、固定穴は小径でネジ山がありません。専用ネジなどで固定するケースには対応しない場合があります。
  • ベイ固定用の穴位置はHDDとFDDのネジ穴位置を元に作られていますが、ネジ穴の少ない3.5インチベイでは、1か所しか穴位置が合わない可能性があります。
  • 上段に2.5インチデバイスを固定する場合、天地が逆の状態になります。
  • 隙間が無く発熱の多いHDD同士を取り付けた場合は、放熱対策を充分に行う必要があります。
  • 旧ネジ位置 (1997年頃まで使用されていたネジ穴位置) の2.5インチデバイスは対応しません。
  • パラレルATA (IDE) デバイスの接続にはWA-030を併せてご利用ください。
  • 本製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • 画像のデバイスは製品には含まれません。
出荷開始日
  • 2014年1月28日
