FM-05


3ヶ所の温度・ファン速度アラームをオートまたはマニュアルで設定可能。

特徴
  • 5インチベイ用PWM方式3chファンコン。
  • LCD液晶画面で3ヶ所の温度・ファン速度とHDDアクセスを表示します。
  • 温度を常に監視し、個々のファン速度を調整することにより、静音環境を実現。
  • 3ヶ所の温度・ファン速度アラームをオートまたはマニュアルで設定可能。
  • 温度とファン速度の異常をアラーム音とLCD画面で警告します。

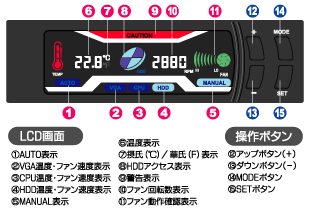

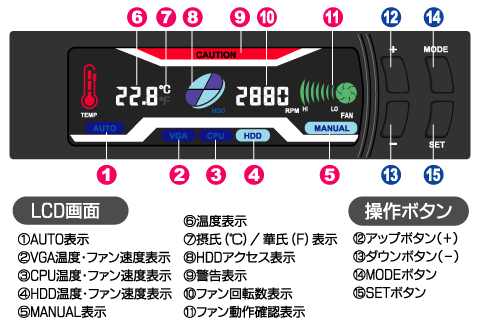

    LCDとボタン説明

仕様
  • ファンコントロール: PWM方式 DC12V 1ch<18W (1chあたり18Wまで)
  • ファンコネクタ: 3ピンオス×3
  • パルスセンサーコネクタ: 3ピンメス×3 (付属分岐ケーブル)
  • ファン速度表示範囲: 0000~9990rpm
  • ファン速度調節階調: 50~100% (7ステップ) [1]
  • ファンアラーム速度調節: 500~2000rpm (100rpm単位)
  • 温度表示範囲: 0~90℃/32~194F
  • 温度調節階調: 5℃/9F
  • 温度アラーム調節: 40~80℃ (5℃単位)
  • オートファン速度調節階調:
    • 54℃以下/129F以下 = 58%
    • 55℃~64℃/131F~147F = 83%
    • 65℃以上/149F以上 = 100%
  • DC入力: +5V/+12V
  • 付属品
    • 電源ケーブル×1
    • パルス分岐ファン用電源ケーブル×3
    • HDD LEDケーブル (2ピン) ×1
    • 温度センサーケーブル×3
    • センサー固定用耐熱テープ×4
    • 固定用ネジ×4
    • 日本語取扱説明書
ご注意

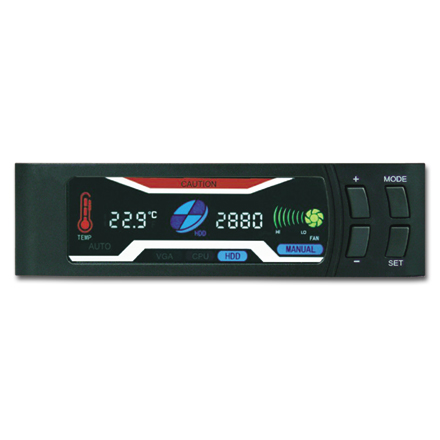

  • 画像の液晶部分はハメコミ合成です。
  • パルス検出用ケーブルをM/Bへ接続するのは必須ではありません。
  • 0℃以下になると、ファンは最大回転になります。
  • [1] 出力は取付ファンの仕様により変化する場合があります。

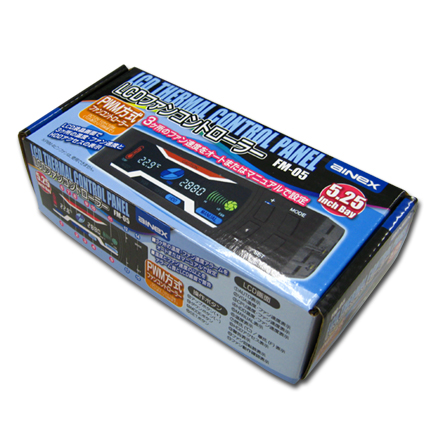

  • パッケージに「PWM 4ピンファンは使用できません。」と記載がありますが、下記条件で使用可能です。別売ケーブルを併用する場合は、その製品の仕様や注意事項をご確認ください。
  • PWM 4ピンファンを接続する場合は、CA-08PFCA-08FCもあわせてご利用ください。
  • 本製品に直接3ピンファン/PWM 4ピンファンを接続できますが、CPUファンはM/BのCPUファンコネクタにパルスかPWMコネクタを接続する必要があるため、付属分岐ケーブルかCA-08FCをご利用ください。
  • 誤った接続をしますと、故障の原因になる場合があります。
  • 本製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
サポート
出荷開始日
  • 2008年8月12日
