AK-ICR-23

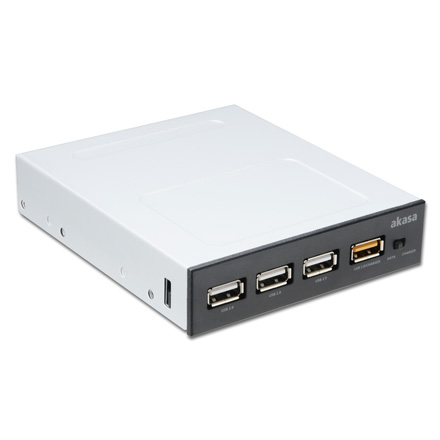

ケース前面に切り替え式の高速充電ポートとUSB 2.0ポートを合計4つ追加できます。

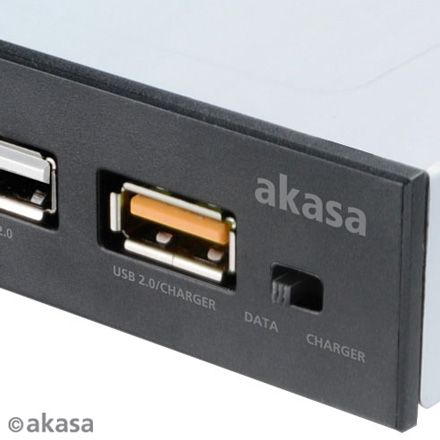

切り替えスイッチ
ケーブル
パッケージ
切り替えスイッチ
ケーブル
パッケージ
ブランド
Akasa
製品名
3.5インチベイ USB充電フロントパネル
型番
AK-ICR-23
出荷完了品 [詳細]
JAN
4710614534698
価格
オープンプライス
特徴
マザーボード上のUSBヘッダーを3.5インチベイに延長します。
ケース前面にUSB 2.0ポートを4つ追加できます。
1つは高容量2.4A出力に対応した高速充電ポートにスイッチで切り替えできます。
スマートフォンやタブレットなどを自動検出して適切な高速充電モードに切り替わります。
USB Battery Charging仕様に適合した高性能高速充電コントローラーを搭載しています。
仕様
3.5インチベイ用
対応規格: USB 2.0/1.1
high-speed (480Mbps) 対応 (理論値)
USB 2.0ポート: 4 (1つは充電ポートに切替可能)

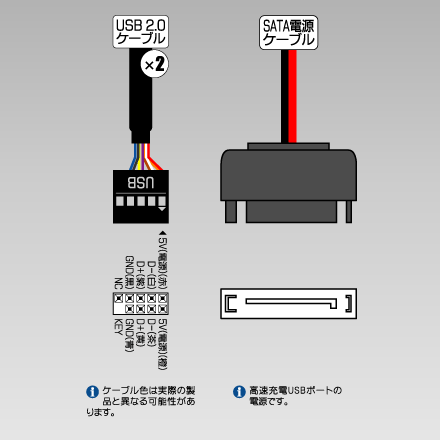

ケーブル (本体に直付け)
USB 2.0: 2x5ピンコネクタ メス×2 (74cm)
電源: シリアルATA電源コネクタ オス (14cm)
サイズ: W101.6×D119.5×H25.4mm (突起部/ケーブルを除く)
突起部サイズ: 約2.4mm
材質: スチール、プラスチック
カラー: ブラック
付属品: ベイ固定用ミリネジ×4、取扱説明書
補足
ピン配列はガイドラインに準拠した一般的なものです。
ご注意
誤ったヘッダーに接続しないでください。USB 2.0ヘッダーはIEEE 1394のヘッダーと同じ形状をしています。尚、誤った接続による故障は保証の対象外になります。
本製品を3.5-5インチ変換マウンタ (
HDM-07A
) に固定する場合、付属のネジでは長さが足りず固定できません。別途長めのネジをご用意ください。5mm長のネジで固定できます。通常のミリネジであれば、
PB-027A・PB-027A-BK
が適合します。
製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
各ポートの性能は接続する内部ヘッダーに準じます。
ピン配列が異なるマザーボードはピン配列変換ケーブル
EX-001
/
EX-002
もあわせてご利用ください。
誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
充電ポートに関するご注意
全ての環境で充電速度が向上する訳ではありません。
Battery Charging仕様 (BC 1.2) のCDP (1.5A) と DCP (1.5A)、Apple 1A/2.4Aの各モードに対応しています。これらに対応しない機器では高速充電での動作を保証しません。
サポート
取扱説明書
(2014-02-18)
[SATA電源ケーブル] 真っ直ぐに抜き差ししてください
(2014-01-29)
[HDM-07・HDM-07BK] 一部のデバイスに付属するネジでは長さが足りません
(2013-02-21)
[ケース用USBケーブル] 結線仕様について
(2007-11-22)
出荷開始日
2014年3月11日
関連製品
3.5インチベイ USB2.0フロントパネル:
PF-005D
3.5インチベイ USB3.0/2.0フロントパネル:
PF-004A
3.5インチベイ USB充電フロントパネル:
AK-ICR-25
3.5インチベイ マルチフロントI/Oパネル:
AK-ICR-16A
3.5インチベイ マルチフロントI/Oパネル:
PF-102CR3
5インチベイ マルチフロントI/Oパネル:
PF-105CR3
USBリアスロット 4ポート:
RS-004B
