AK-ICR-16


カードリーダーとよく使うポートを3.5インチベイ1段に!

特徴
  • USB 2.0マルチメモリーカードリーダーとI/Oポートを1つにした多機能フロントパネルです。
  • カードリーダーは各メディア間の読み・書きができます。(SD/MMC⇔microSDスロット間、MS⇔M2スロット間は排他使用)
  • microSD/microSDHC/microSDXC/メモリースティック マイクロの直挿しができます。
  • USB 3.0/USB 2.0/eSATAをマザーボードから前面に延長します。
  • ヘッダーピン接続のため、背面ポートを使用しません。
  • USB 2.0ハブはセルフパワーの安定電力供給により、消費電力が大きい機器でも安心して使用できます。
  • ドライバ不要。Windows標準のドライバで動作します。
仕様
  • 前面レイアウト

  • 3.5インチベイ用
  • メモリーカードリーダー (USB 2.0)
    • スロット: CF/MD×1、MS×1、SD/MMC×1、M2×1、microSD×1
    • LED: カード認識 (点灯)、アクセス (点滅)
  • I/Oポート
    • USB 3.0ポート: 2
    • USB 2.0ポート: 3 (セルフパワーハブ)
    • eSATAポート: 1
  • ケーブル (本体に直付け)
    • USB 3.0: 2x10ピンコネクタ メス (58cm)
    • USB 2.0: 2x5ピンコネクタ メス (58cm)
    • eSATA: シリアルATA 7ピン メス (63cm)
    • 電源: ペリフェラル電源コネクタ オス/メス (21cm)
  • 対応OS: Windows XP/Vista/7/8
  • サイズ: W101.6×D119.5×H25.3mm (ケーブルを除く)
  • 材質: スチール、プラスチック
  • カラー: ブラック
  • 付属品
    • ベイ固定用ミリネジ×4
    • 日本語取扱説明書
対応メディア
  • CF/MDスロット
    • コンパクトフラッシュ Type I/II、マイクロドライブ
  • MSスロット
    • メモリースティック、メモリースティック PRO、メモリースティック デュオ、メモリースティック PRO デュオ
  • SD/MMCスロット
    • SD、SDHC、SDXC、miniSD ※1、miniSDHC ※1
  • M2スロット
    • メモリースティック マイクロ
  • microSDスロット
    • microSD、microSDHC
  • ※USB 2.0の実効速度を超える高速転送には対応しません。
  • ※1: アダプタが別途必要です。
  • ※SD/MMC⇔microSDスロット間、MS⇔M2スロット間は同時に使用できません。
補足

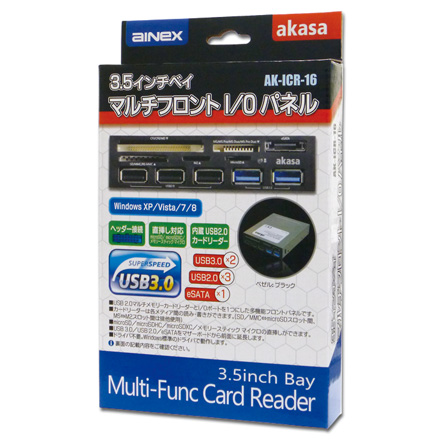

  • 2013年8月中旬出荷分より、日本語パッケージになりました。製品仕様は変わりません。
  • PF-104CRの姉妹品です。大きな違いはヘッダーピン接続USB 3.0ポート/バスパワー型カードリーダーです。
ご注意
  • USB 3.0、USB 2.0、eSATAの各ポートは天地が逆のため、コネクタを天地逆にして接続してください。
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • カードリーダーおよび各ポートの性能は接続する内部ポートに準じます。
  • ピン配列が異なるマザーボードはピン配列変換ケーブルEX-001EX-002もあわせてご利用ください。 (USB 3.0はピッチが異なるため使用不可)
  • 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • 誤ったヘッダーに接続しないでください。USB 2.0ヘッダーはIEEE 1394ヘッダーと同じ形状をしています。尚、誤った接続による故障は保証の対象外になります。
  • カードリーダーに関するご注意
    • USB 2.0の実効速度を超える高速転送には対応しません。
    • miniSD、miniSDHCはアダプタが別途必要です。
    • SD/MMC⇔microSDスロット間、MS⇔M2スロット間は同時に使用できません。
    • カードリーダー部下段のSD/MMC、M2、microSDの各スロットへはカードを裏返して挿入してください。
    • メモリーカードの著作権保護機能には対応しません。
    • 全てのメモリーカードで動作を保証するものではありません。
  • USB 3.0に関するご注意
    • デバイス/ケーブルの品質などにより、認識しない場合があります。
    • 正常動作しない場合、ドライバ・ファームウェアを最新版にする/ケーブルを短くすると改善する可能性があります。
    • SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
    • USB 2.0/1.1機器を接続できますが、動作はUSB 3.0になりません。
サポート
出荷開始日
  • 2012年9月21日
