AIF-06A


SATAとPCI Express接続のM.2 SSDスロットを各1基搭載したPCI Expressカードです。

特徴
  • SATAとPCI Express接続のM.2 SSDスロットを各1基搭載したPCI Expressカードです。
  • 高速なM.2 NVM Express (NVMe) SSDカードをPCI Expressスロット搭載パソコンで使用できます。
  • M.2 NVMe SSD用PCI ExpressカードにM.2 SATA SSD用スロットを搭載しました。
  • 各スロットとも、2230/2242/2260/2280のカードタイプに対応します。
  • 2スロット同時に使用できます。 (NVMe SSDとSATA SSDを1個づつ)
  • SATA接続は電力をPCI Expressスロットから供給し、SATAコネクタに接続したケーブルでデータ通信します。
  • フルハイト用とロープロファイル用のブラケットが付属しています。
  • 厚さの異なる熱伝導パッドが4枚付属。効率よくM.2 SSDの熱をPCI Expressカードに伝達します。
  • 電源と各M.2スロットのアクセスLEDを搭載。ブラケットから動作状態を確認できます。
仕様
  • 対応M.2カードタイプ: 2230/2242/2260/2280
  • コネクタ
    • SATA接続用: M.2 (Key B)
    • PCI Express接続用: M.2 (Key M)
    • SATAデータ通信用: ラッチ付7ピン オス
  • 対応機種
    • X99または100シリーズ以降のIntelチップセットマザーボード
    • A320以降のAMDチップセットマザーボード
    • PCI Express 3.0 x4以上の大きいスロット1基
    • Windows 8.1/10

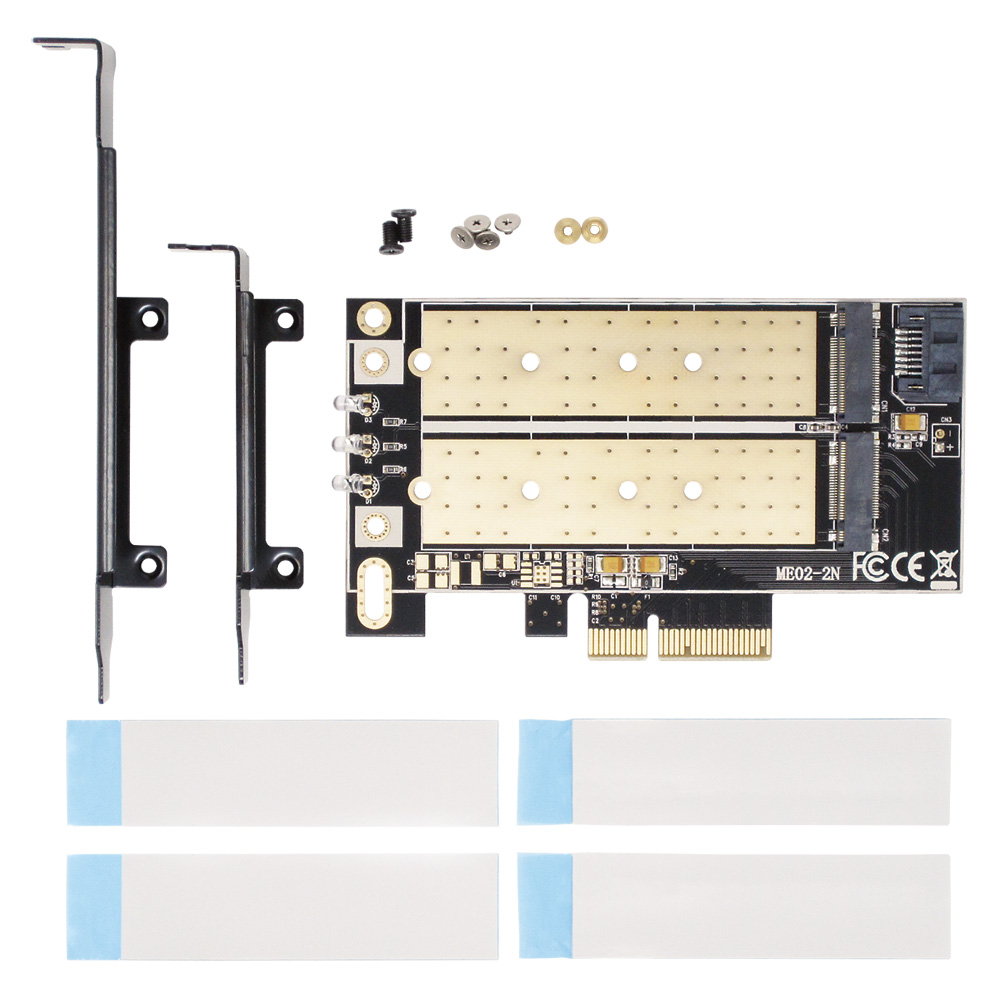

  • 内容物
    • フルハイト用ブラケット
    • ロープロファイル用ブラケット
    • ブラケット固定用ネジ×2
    • M.2カード/スペーサーナット固定用ネジ×4
    • M.2カード固定用スペーサーナット×2
    • PCI Expressカード
    • 熱伝導パッド (0.75mm)×2
    • 熱伝導パッド (1.75mm)×2
    • 取扱説明書
  • RoHS指令準拠
補足
  • AIF-06の後継品です。熱伝導パッドが付属になりました。電源/アクセスLEDを搭載しました。その他、性能は変わりません。
ご注意
  • 製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
  • SATA接続用スロットはSATA SSD、PCI Express接続用スロットはNVMe SSD専用です。
  • データ転送速度はSSDカードに依存します。
  • SATA接続用のSATAケーブルは別途ご用意ください。
  • 熱伝導パッド/PCI Expressカードの保護シートははがしてください。
  • LEDのアクセス信号を出力しない一部のM.2 SSDではLEDが点灯しません。
サポート
  • 取扱説明書 (Rev. 2) (2018-05-18)
  • 誤表記のお詫び: 取扱説明書に“M.2コネクタ: Key M”と記載していますが、正しくは“SATA接続用: M.2 (Key B)”、“PCI Express接続用: M.2 (Key M)”です。 (2018-05-15)
出荷開始日
  • 2018年6月5日
