アイネックス

完了日

• 2022年08月24日

下L型コネクタ: ケーブルをSATA機器に接続した際、コネクタがSATA機器の底部方向に曲がります。

代替後継品

• S3-1504SALB

特徴

• 電源ユニットのSATA電源コネクタ (15ピン) をSATA電源コネクタ (15ピン) 下L型×3に変換します。
• 3.5インチベイ3段に最適なコネクタ間隔です。
• RAIDユーザーにおすすめです。
• 内部黒塗装ケースに合わせることで落ち着いた雰囲気を演出します。

仕様

•

• コネクタ形状
• • 電源ユニット側: シリアルATA電源コネクタ (15ピン) オス
• • デバイス側: シリアルATA電源コネクタ (15ピン) 下L型メス×3
• ケーブル長: 23cm (SATA15Pオス ←15cm→ SATA15Pメス ←4cm→ SATA15Pメス ←4cm→ SATA15Pメス) [1]
• RoHS指令準拠 (10物質) (2018年8月1日以降弊社出荷分に限ります)

補足

• 「下L型」とは、ケーブルをSATA機器に接続した際、コネクタがSATA機器の底部方向に曲がることから名付けています。
• S3-1504SALの型番変更品です。違いはありません。

ご注意

• [1] 長さはコネクタを含みます。ただし電源ユニット側コネクタを除きます。
• 電源自体の容量にご注意ください。
• ご購入前にコネクタの間隔をご確認ください。
• 5インチベイには間隔が合いません。
• 間隔を狭く重ね配置した2.5インチ機器などに接続する場合、ケーブルが干渉して使用できないか、SATAコネクタに負荷が掛かり使用に適しません。
• 電源ユニット側がラッチ付きの場合、ラッチコネクタの構造上、ラッチなしよりも抜けやすいです。
• オス／メスの表記はSerial ATA規格では使われていません。弊社ではコネクタメーカーの表記を採用しています。

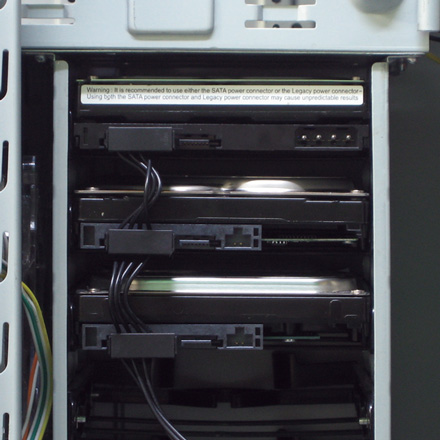

• 画像のデバイスは製品には含まれません。

サポート

• シリアルATA電源コネクタ先端から背面までの寸法は約16mmです。※実測値であり、保証値ではありません。 (2014-01-29)
• [SATA電源ケーブル] 真っ直ぐに抜き差ししてください (2014-01-29)
• [ケーブル] コネクタのオス／メス表記について (2007-08-17)

出荷開始日

• 2015年3月31日
